前回までで、だいぶん形にはなってきた３Dプリンタで作るPCケース。
今回は難関のマザーボードのパネルまわりです。
小さい部品を組み合わせて作ります
範囲が広く細かい・・・
家庭用の３Dプリンタでは、あまり大きな部品は作れません。
電源とマザーボードのパネルまわりを、一括で３Dプリントできればいいのですが、生憎そうはいかないのです。
ですので、小さい板とH鋼みたいな形の部品を組み合わせて作っていきます。
電源まわりから
電源は重いので、しっかりネジで固定したいところです。

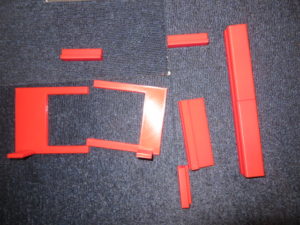

まずはこのような部品を作りました。
これをつなぎの部品で挟み込んで組み立てます。
実際に組みつけたところです。
さりげなくついていますが、電源は重いので片手でプルプルしながら支えての作業です。何度かネジを打ち損じてやり直しました。
この上にマザーボードのパネルが乗ります。
マザボパネルまわり
こちらも小さい部品を組み合わせるわけですが、形が複雑で図面を書くものの反対方向から見た図を３DCADで起こさなければならなかったりして、何が何だか分からなくなってきます。
３Dプリンタで空間に物体を作るにはサポートという支えが必要ですが、そのサポートがなるべく少なくなる向きで考えたいわけです。

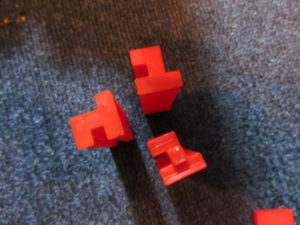

試行錯誤して制作したのが、こちらの部品です。

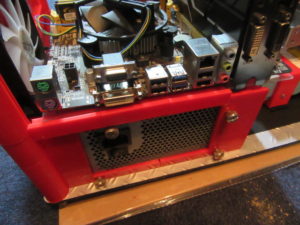

組みつけたものがこちらです。
そしてもう一つ部品をつけます。
組んでしまうとそれほど複雑には見えません・・・・。
でも、なかなか３Dプリンタの使用率が高くなりましたね！
この後、天井を作るわけですが、中身が見えるようにクリアパネルにしたいと思っています。
今回は、３Dプリンタは大活躍でした。
３Dプリンタで、これだけ大きなものを作ったことがなかったので、予想より時間がかかっています。
なかなかに面倒になってきますが、飽きずに完成を目指します！
