※この記事でわかること
distortion+のキット基板の購入先や、基板のソケット化などについての情報。
過去記事で行ったdistortion+の改造や、ケースの再利用の仕方など。
改造をしまくっているdistortion+
MXR distortion+の歪強化定番改造＆失敗リカバリ方法
MXR distortion+のスイッチLED交換｜実は簡単これを読めばできる！
MXR distortion+をオペアンプNE5534APに交換 | 補償コンデンサ22pFで低ゲインのブーミー感を解消！
Dist+ のゲインが使いにくい問題を“なんとかした”DIY実験ログ
AIで整えてもらった画像で写真はきれいですが、
中身はへたくそなはんだでよぼよぼ。
はんだが汚いのはパッドが死んでしまって無理やりつないでいるからです。
黄色い線もパッドが死んでいるから直接配線しています。
ポッドが納得いかないといって交換したりもしています。
現在はノーマルのポッドに戻していますが、
なんだか音にも張りがない気がします。

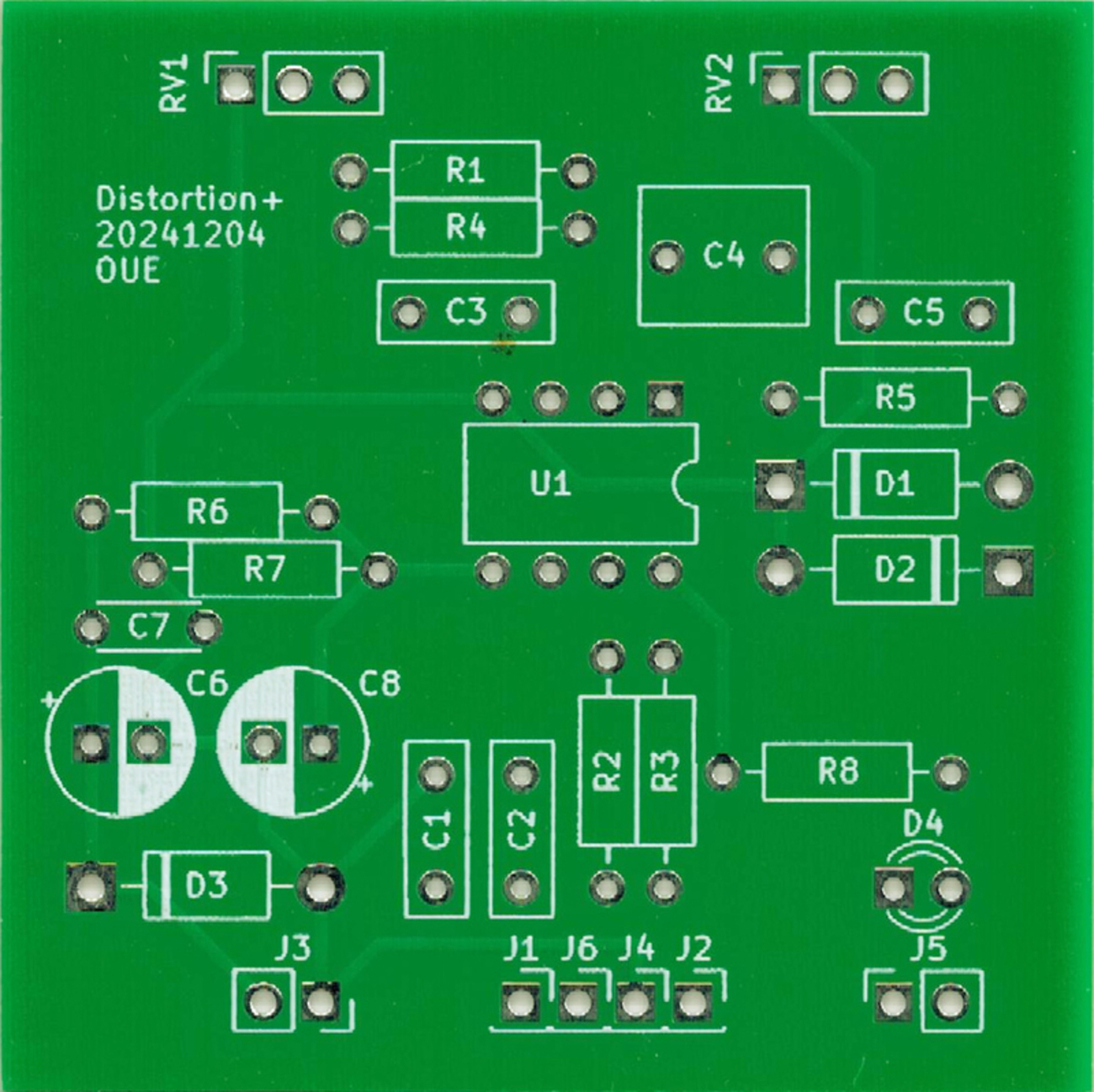

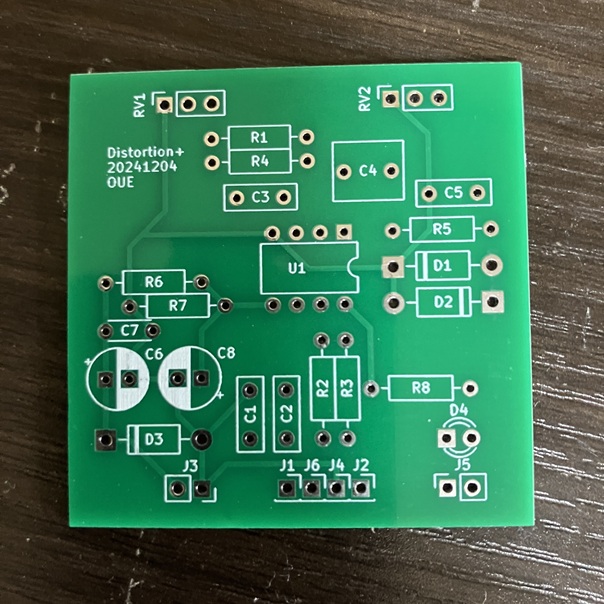

キット基板が手に入った
こちらはメルカリで購入できるものです。
販売者もブログをお持ちなのでそちらを参考にどうぞ。
distortion+はシンプルですが、結構気難しいところまあります。
他のエフェクトとの組み合わせや、ポッドもしっくりこないですよね。
今回はクリッピングダイオードもソケットにしようと思っています。
こんなのを使ってみようかと思っています。

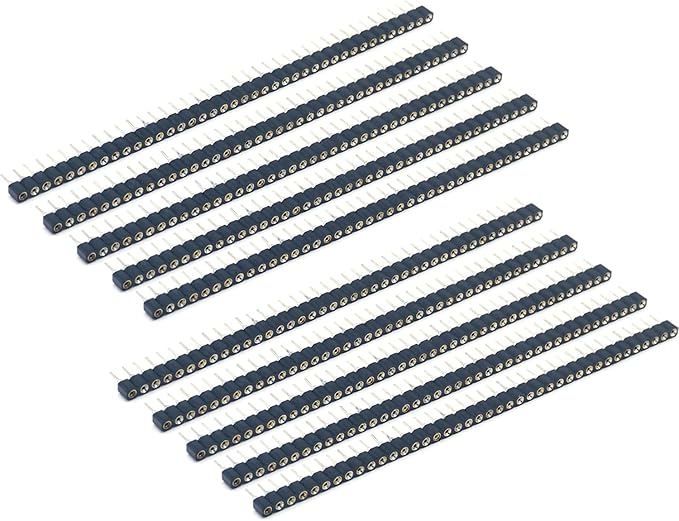

オーディオファン 2.54mmピンヘッダ ラウンドヘッダ 10本入り 1列 40ピン ピッチ 2.54mm 丸ピン ストレートメスピンコネクタ回路基板、IC回路実験DIY用 10点
オペアンプもソケットにします。

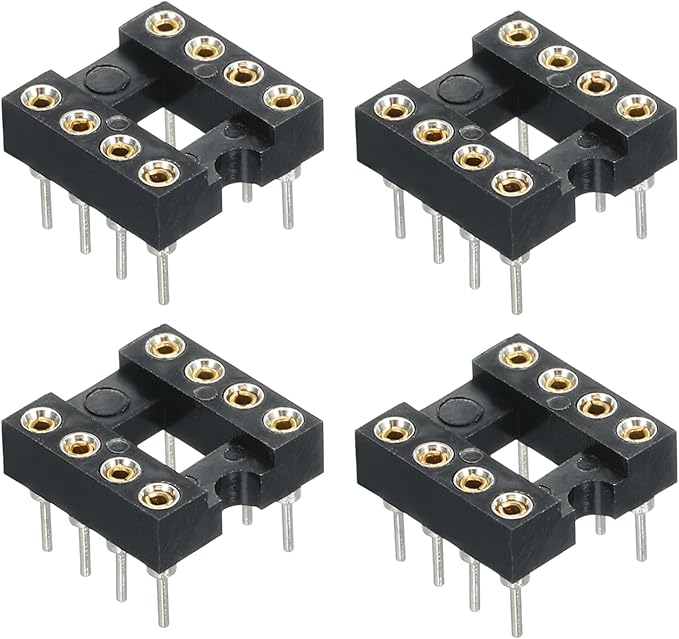

uxcell 4個入り DIP ICチップソケットアダプター ラウンドピン 8P 2.54mmピッチ ICソケット PCBボードチップ用 7.6mm 黒
ただ、こちらの基板は、TL071のような１回路のオペアンプではなく、
2回路のオペアンプで設計しなおしているようです。
dist+のものは使えないですね。
NJM4558を使うようですね。TL072でもいいようです。
私はたまたまありました。
こちらを製作した時に多く購入したのですね。
入門オーバードライブ
市販の基板を使用してオーバードライブを自作する | その②抵抗とダイオードの取り付け
市販の基板を使用してオーバードライブを自作する | その③コンデンサとオペアンプの取り付け
市販の基板を使用してオーバードライブを自作する | その④ポッド、スイッチ、ジャックの取り付け
市販の基板を使用してオーバードライブを自作する | その⑤ケース加工、そして完成！コードならした音あります！
ケースも着色しよう
最初は元のdistortion+のケースに入れてしまおうかと考えていましたが、
せっかくなので別にケースを用意することにしました。
といっても中古。
この時に補修したケースを使います。
というのは引っ越し前でケースの穴あけがちょっとやりにくいんですよね。

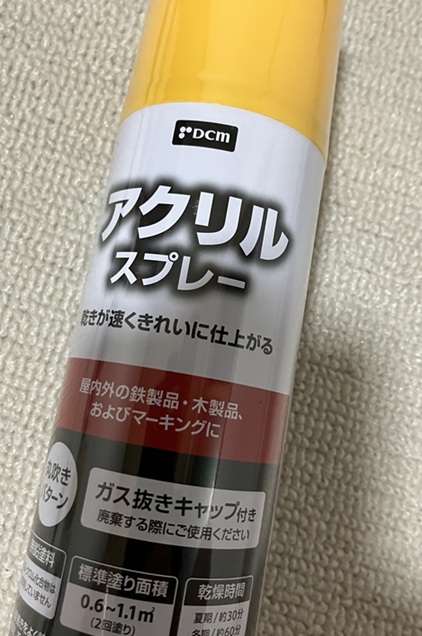

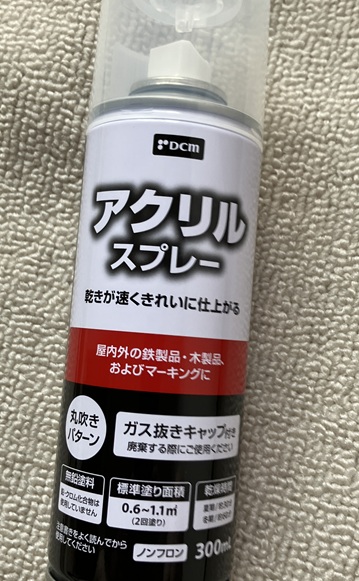

あまりお金をかけない方向で、DCMのアクリル塗料をチョイス。
300円以下でした。
ラッカーとの違いは、乾燥に少し時間がかかるのと、
塗膜はねっちょりした感じがあります。
少したれやすいですかね。
本当は田宮のエアブラシも持っているんですけどね。

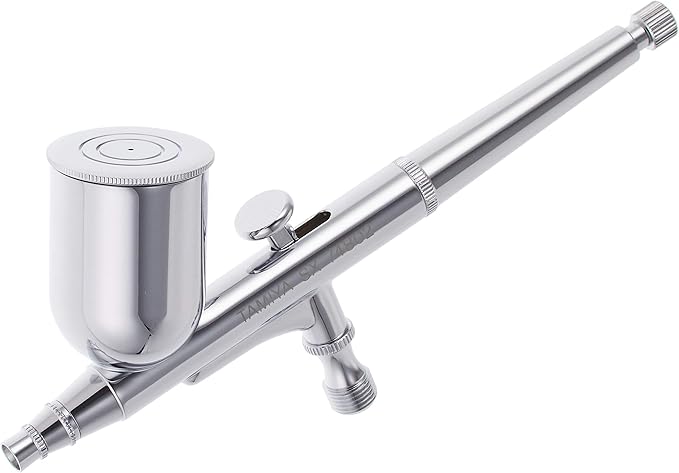

タミヤ(TAMIYA) エアーブラシライトシリーズ No.2 スパーマックス エアーブラシ SX0.5D 74802
こちらで6000円台ですね。
塗装に凝る方はあった方がいいですよね。
私は単色べた塗りなので、スプレーにしてます。

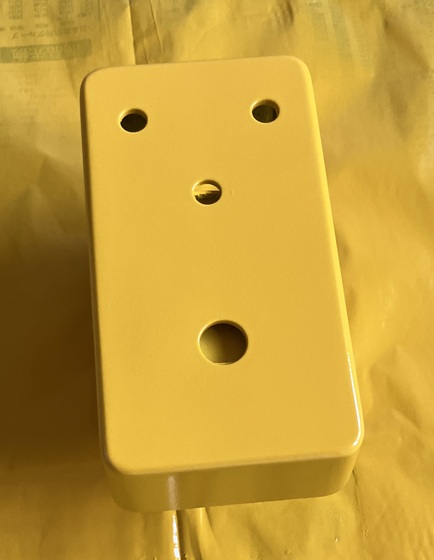

まぁこんな感じで作業。
クリアも吹いておこうと思います。
次回から、基板に部品をのせていこうとおもっています
写真でざっと流れを押さえて、
音出しまでできるといいですね。
新旧比較ができると最高です。
