LEDを変えるだけで、Dist+ が一気に現代的な表情になります。
この記事でできること
黄色いボディが印象的なdistortion+ですが、
赤いLEDはほかのエフェクトと並んだ時少しさえないと感じるかもしれません。
この記事ではメインLEDの交換方法を写真付きで解説します。
なお、クリッピングダイオードをLEDに変更する記事はこちらです。
MXR distortion+の歪強化定番改造＆失敗リカバリ方法
※ この記事ははんだこてを使用します。
同じことを行うときは、火災ややけどにご注意ください！
ねぇ、まにあ。
distortion+のLEDて、
ビンテージ感はあるんだけど、少し地味なのよね。
なるほど、色が変わると気分も変わるからね。
それじゃ今日もDIYしましょう。
LED交換するにゃ！
はんだこて持ってないよ～
ホームセンターに走ろう！電気工作用のを買うといい。
もしホームセンターが近くにない場合は、日本製でこれがよさそう。
太洋電機産業(goot) 電子工作用はんだこて セット 安定感大型コテ台付き 半田こて はんだ吸い取り線 はんだ 40W BM-40S
1664円でした。
画像でははんだ吸い取り線や、はんだが少しついています。
今回の改造程度なら足りそうですね。
はんだの付きをよくするフラックスはあるといい。
失敗が少ない。
白光(HAKKO) 電子部品用フラックス 10ml ハケ付きボトル FS242-10
778円だけど、これだけあればしばらく持つし、
はんだがつかないストレス、失敗より断然あったほうがいいよ。
使いかたは、はんだをつける前にぬるだけなんだよ。
それほど難しくないぞ！LED交換！
これでLED交換の流れはばっちりわかる！

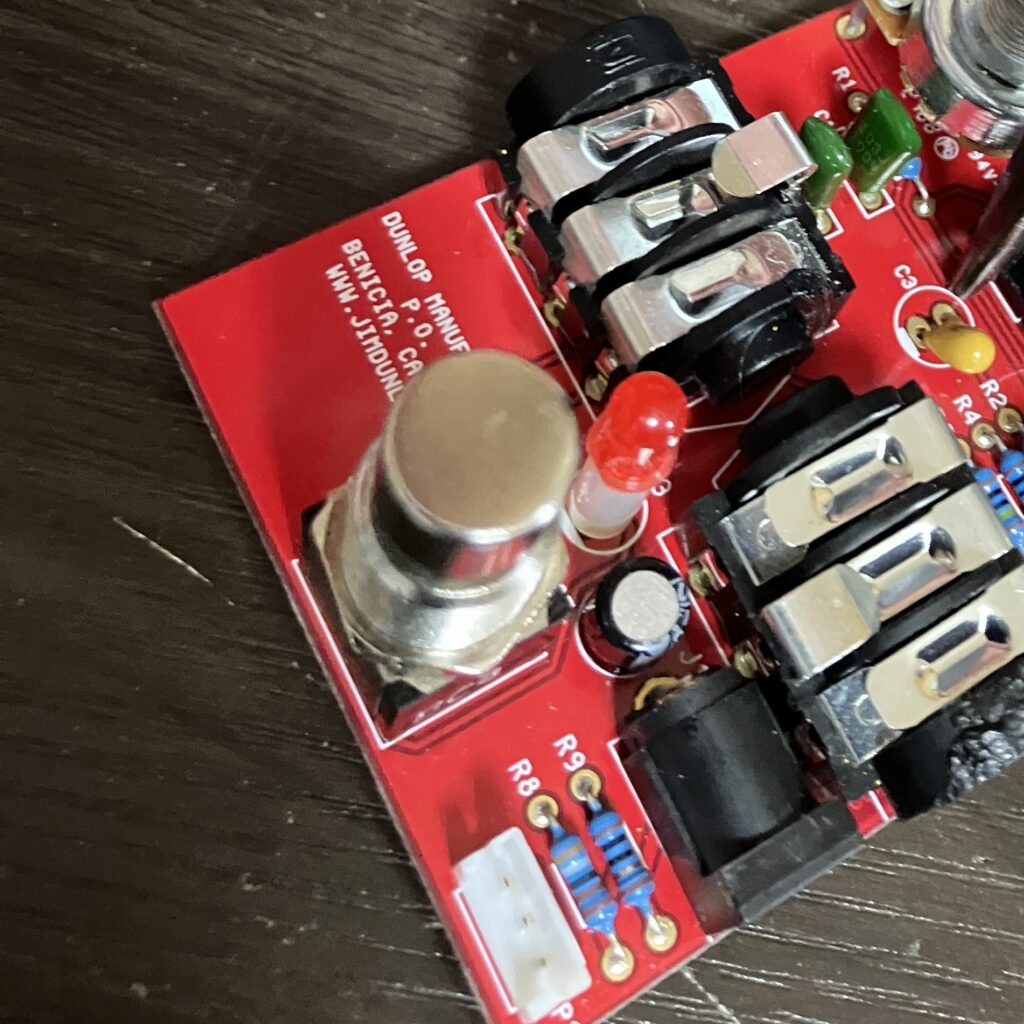

LEDはスイッチの上にあるね。

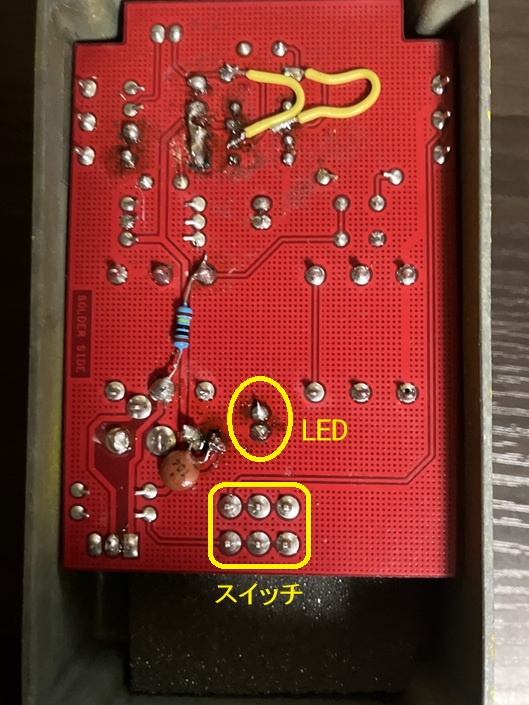

裏側だとここになるにゃ。
初子ちゃんのは余計なものもついてるけど、
とりあえず気にしない、気にしない。
はんだ吸い取り線でできるだけ吸い取ったら、
パッド（はんだのついているところ）に
こてをあてながら、優しくLEDを倒すように引っ張るのにゃ。

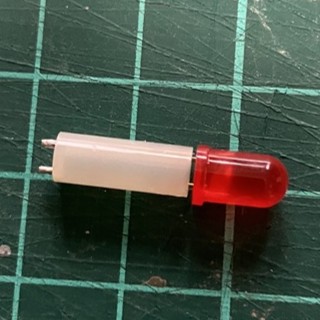

こんな感じでとれます。
スペーサーに抵抗は入ってないね？
抵抗は基板についているんだ。
電源横。R9あたりがそうだにゃ。
電源→抵抗→スイッチ→LED
基板の抵抗はdistortion+の旧型LEDに合わせて値が小さくなっています。
おそらく2.2KΩくらいの抵抗だと思います。
でもこの間は
抵抗は330Ωでいいといってなかった？
それより値がずっと大きいよ。
すまないにゃ。
この前は少し明るすぎたにゃ。
エフェクトは、もう少し暗くていいようだにゃ。
エフェクターのLEDは、合計抵抗値が 2k〜3kΩ くらいだと、 9Vでも12Vでも“ちょうどいい明るさ”になるようだにゃ。
Distortion+ の場合、基板に約2.2kΩが入っているので、 明るい青LEDを使うときは 1kΩ を追加して合計3.2kΩにすると、 眩しすぎず、視認性もちょうど良くなるにゃ。
初子ちゃんは12V運用だからね。
余計に明るいでしょう（笑）
9Vで古めのLEDなら追加の抵抗はいらないかもしれないにゃ。
明るすぎた記事です。ごめんなさい。直します！
【完全版】ABラインセレクターの自作方法｜1590Bケースで作る簡単ABボックス

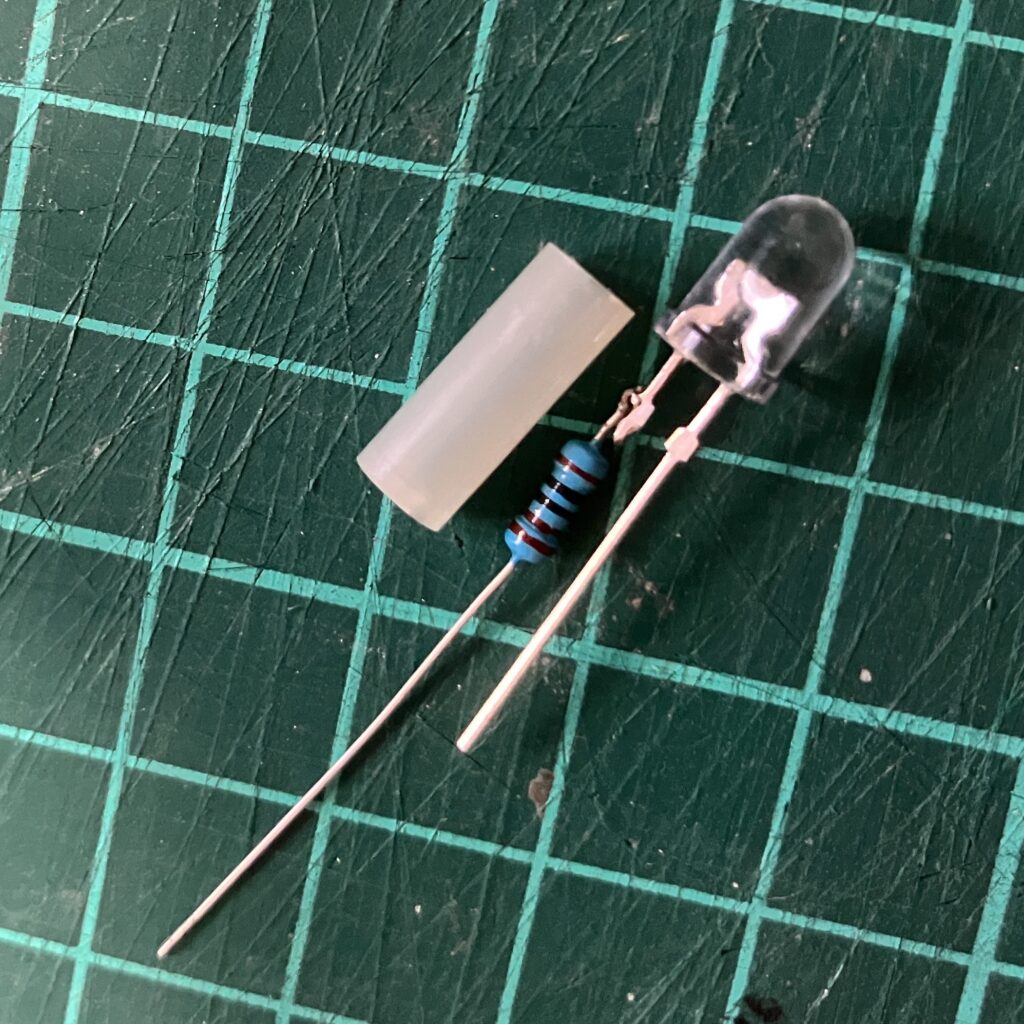

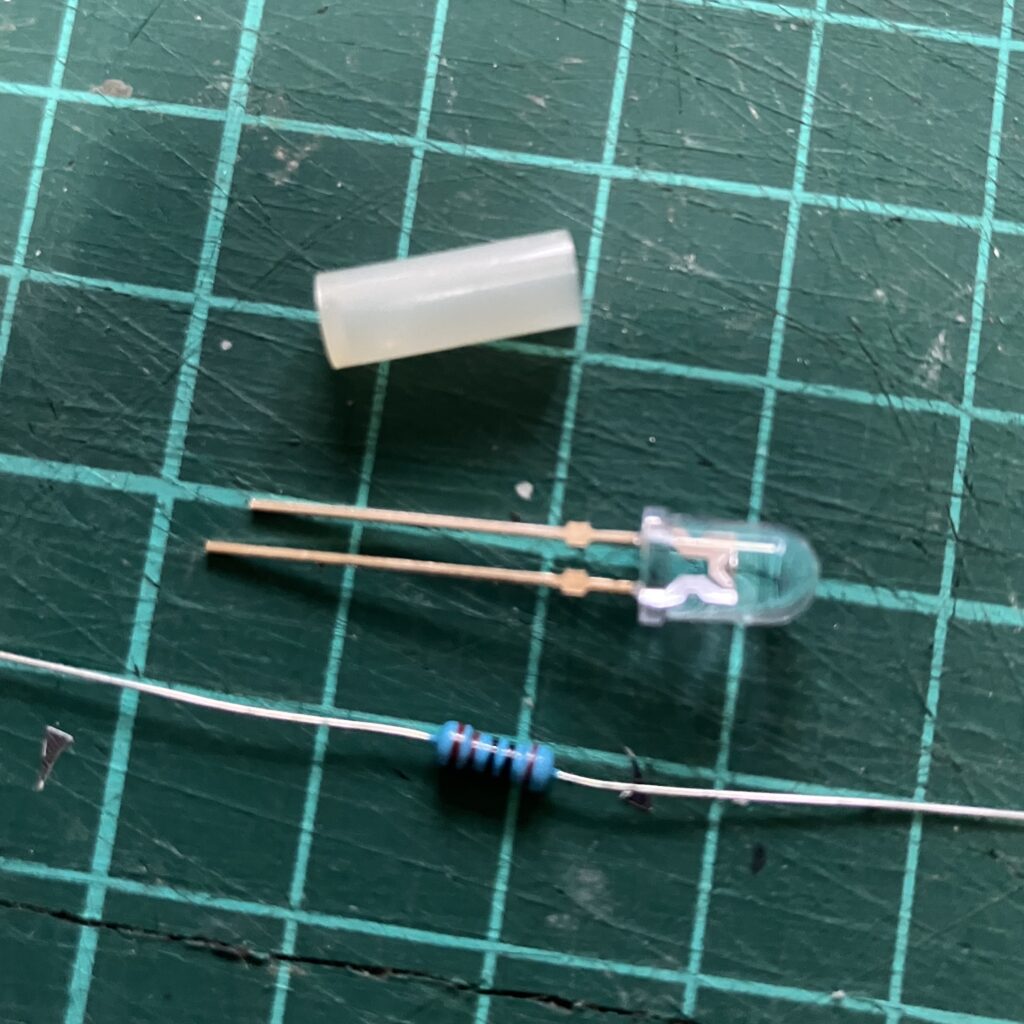

LEDスペーサーの中に抵抗をいれます。
はんだ付けしたところ、うまくいきそうです。

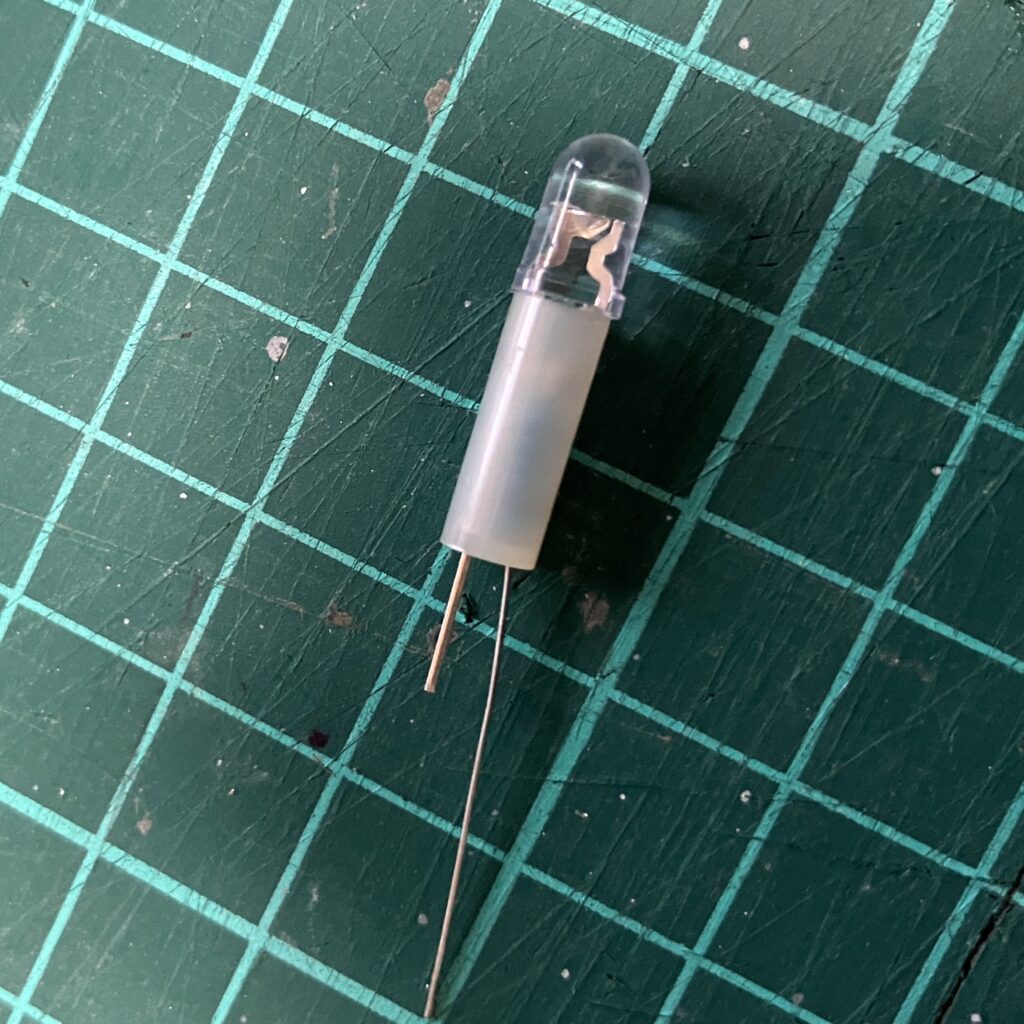

入りました！

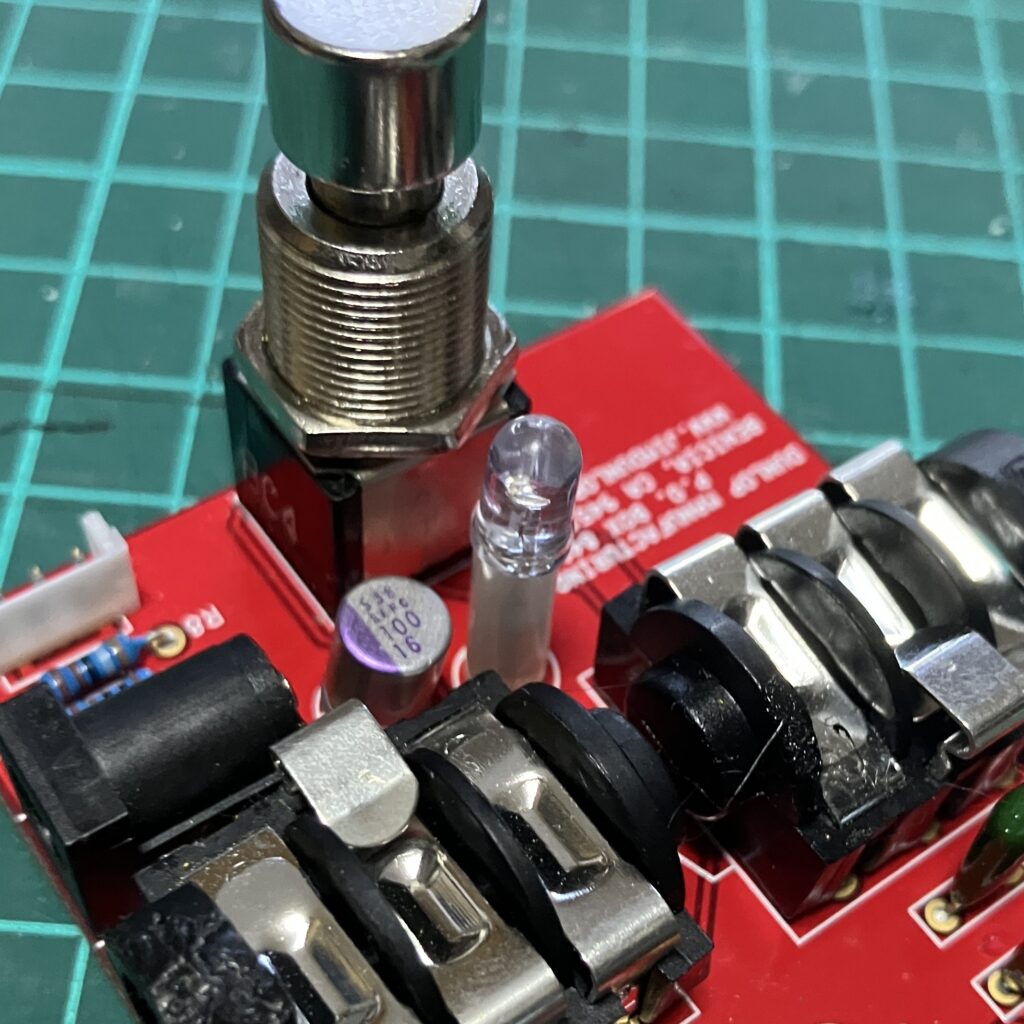

では元通り取り付けます。
ちなみにLEDは足の長いほうが＋で、抵抗は＋に取り付けます。

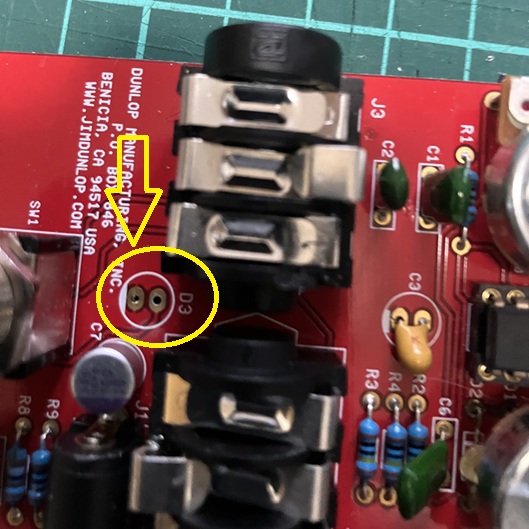

基板でプラスマイナスの確認は、マイナス側に白いマークがあるのを目印にします。

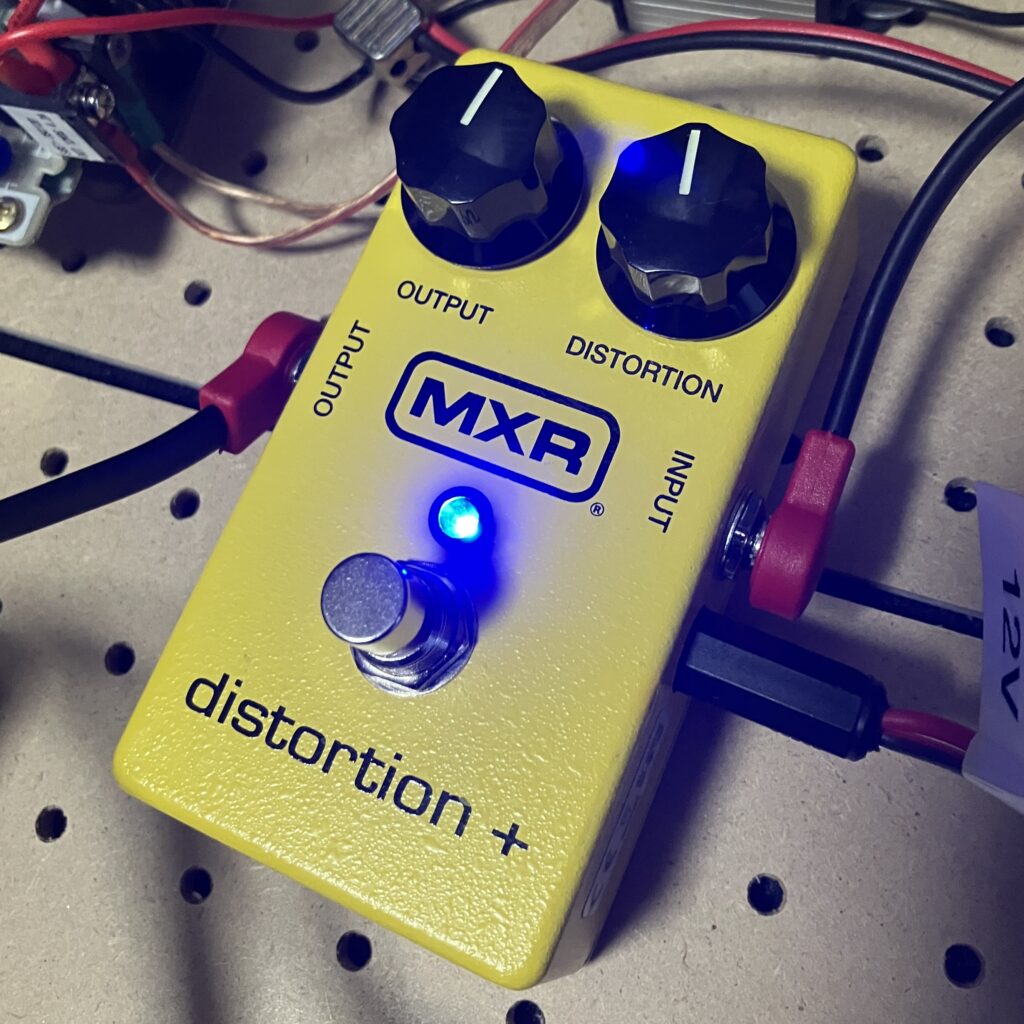

いい感じじゃないですか？
※ 私は抵抗をセット購入しています。
こちらで615円ですね。
GOODCHI 金属皮膜抵抗器 抵抗セット 電子工作用 10Ω-1MΩ 600個セット 30種類 各20個 収納ケース付き
もう私の在庫も切れてきたので、こちらを注文しようと思います。

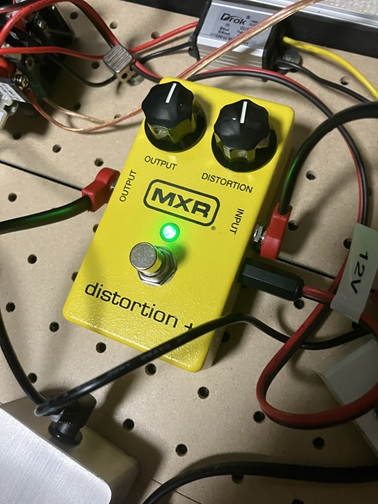

追記：抵抗なしで緑LEDをぶち込んでみました！
別に壊れはしなかったです。
ま、まぶしいにゃ。
あ、明るいのは明るいね・・・
写真で見るより3倍くらい明るいですよ！
まとめ
基板のスペースも広い位置にあり、作業は比較的容易である。
抵抗の数値などはカタログ値だけではなく実践経験も必要。
基板を読む力もつくのではじめてに丁度いい。
私の場合30分程度の作業でした。
作業後の感想ですが、
やはり気分が変わります。
現代風になりましたね。
今のところ格好いいと思っています（笑）
※ 計算上の抵抗値は、LEDにおまけでついてくるものは大体正解ですし、
（おまけはLED一つに対しておまけのLED一つの計算、330Ωが多い）
計算表をつけてくれている製品もあります。
わからなければ、AIもおしえてくれます。
「９VでLED1つは何オーム必要？」みたいに聞けばいいです。
それは爆発しない計算上の値なので、それ以上抵抗が大きくなれば暗くなるだけです。
