この記事はジャンクのクオーツ式チューナーを、足で弦切り替えできる“ライブ仕様”に改造します。
※ 機材の改造はメーカーは推奨していませんので、自己責任になります。
また、はんだこてを使う際にはやけどや火災に注意してください。
この記事の内容
クロマチックチューナー（どの音階でもチューニングできる）だと
ライブなどのステージでもそのままチューニングできますが、
ジャンクでよく見かけるギターチューナーはクオーツ式で、
本体ボタンを押してチューニングする弦を変更する必要があります。
ステージ上でしゃがむのも見た目が良くないので、
足踏み式で弦の切り替えができるようにしました。
まずはこの動画を見てください。
ねぇまにあ。
ジャンクのチューナーを買ってきたんだけど、
ボタンを押してチューニング弦を選択しなくてはいけないの。
ボードに入れて使うのに不便なのよ。
足で切り替えられるようにできない？
もぐもぐ。
それじゃこれを使おう！
え？鯖缶食べてるの？
おいしいよね。
て、そんなものどうするの？
まず台所でよく洗って水分をふき取るのにゃ。
そしたらこのスプレーでシルバーに塗っておくのにゃ。
素材はアリアAQT-100
これは私がずっと昔から所有していたものです。
ネットで見るとメルカリで400円でしたね。
ただ、もうあまり見かけない製品です。

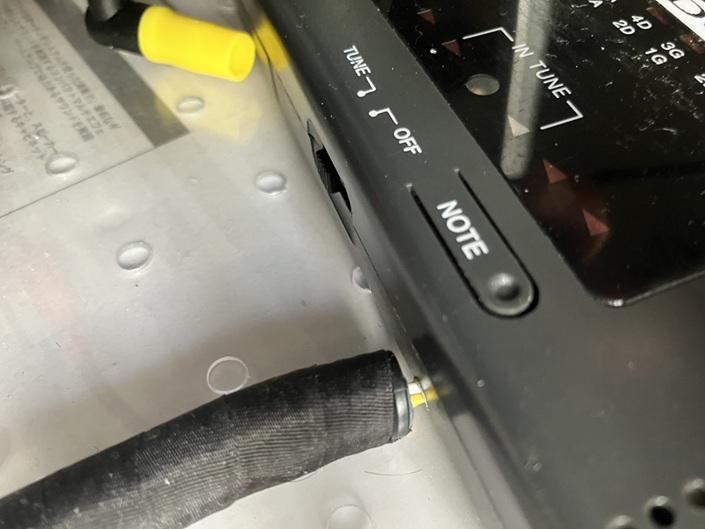

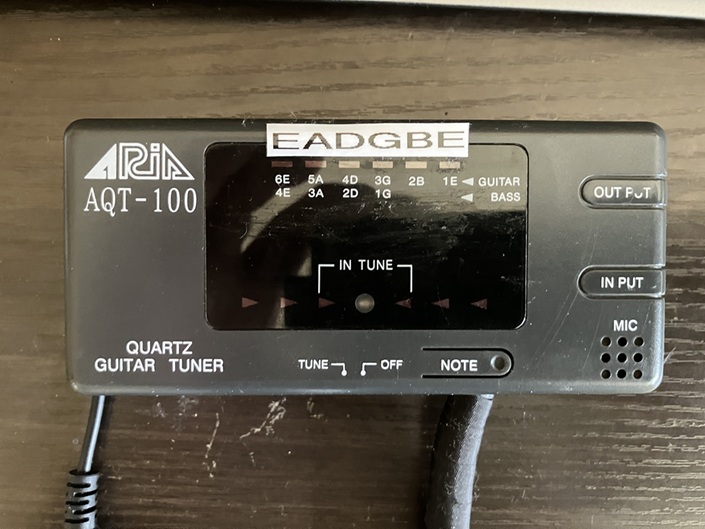

下の方にNOTEというボタンがあります。
そのボタンで弦を切り替えます。
外部マイクもついていて、インプットジャックにアウトプットジャックもあります。
NOTE ボタンは「E → A → D → G → B → E」と順番に切り替わるだけのシンプルな機能です。
加工にはどんな道具を使用する？
ドライバー、ニッパ、ラジオペンチなどの工具はたいていあると思います。

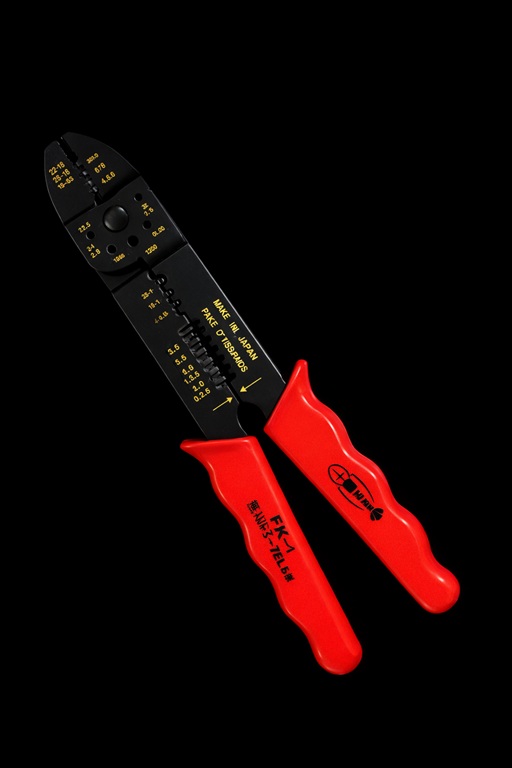

・電工ペンチがあると配線の皮むきがきれいにできます。
私が普段一番愛用しているのがこちらの製品です。

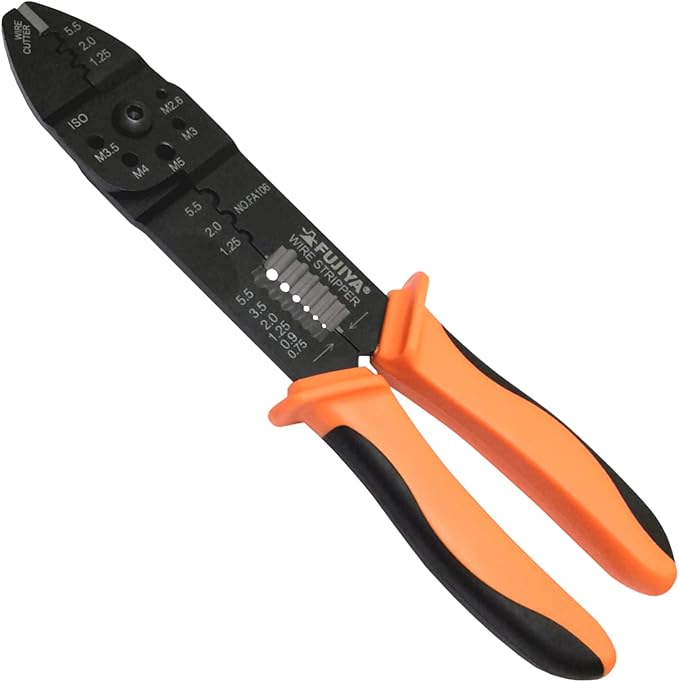

フジ矢(Fujiya) 万能電工ペンチ(ファストン端子・裸圧着端子両用) 刃部研磨仕様(切断・皮むきも可能) FA106
先端でカットできて、皮むきもしやすいので、
ギターやエフェクターの改造ではこれしか使わないです。
電工ペンチは、マイコン、家電、車など用途によって何本かあるといいです。
今後車のナビ等取り付けしたい向きにはこんなのもありました。
エーモン(amon)ターミナル&ツールセット 配線作業ができる電工ペンチと端子のセット 配線コードの接続・分岐に ドラレコの電源取り出し 3362
・電動ドリルを使用します。
金属用の刃、チャック、タケノコがあるといいです。
電動ドリルは少し高価な買い物になりますね。
私はもらったものを使用しています。古いです。
私のタイプの現行品はこちらのようですね。
パナソニック(Panasonic) 充電振動機能付 ドリルドライバー EZ7940 (14.4V) 小型軽量 IP56 本体のみ(h電池パック・充電器・ケース別売) グレー EZ7940X-H
税込みで25000円くらいですね。
プラならともかく、アルミを加工するにはドリルが必要ですね。
臨時収入などあったときに購入するのがいいですね。
ちなみに使用したことはないですが、お安いところではこんなのがありました。
アイリスオーヤマ 充電式ドライバドリル10.8V JCD28TC サンドベージュ
6900円くらいでしたが、10.8Vと電圧は少し低いドリルですね。
10000円くらい出すと、もう一段電圧の高いものがあるようです。
購入のポイントとして、
交換バッテリーのことを考えると、名の知れたメーカーの製品がいいですね。
・金属用ドリル刃
100均で見かけたとも聞きますが、私もそんなに高いものは使ってないです。
近与(KONYO) SUN UP ドリルビットセット 10本組 太径6.0mm6.5mm入 #5 (金属・金工)
990円で出ていますが、これで十分すぎると思います。
もっと安い製品もあるので、色々検索してみるといいですね。

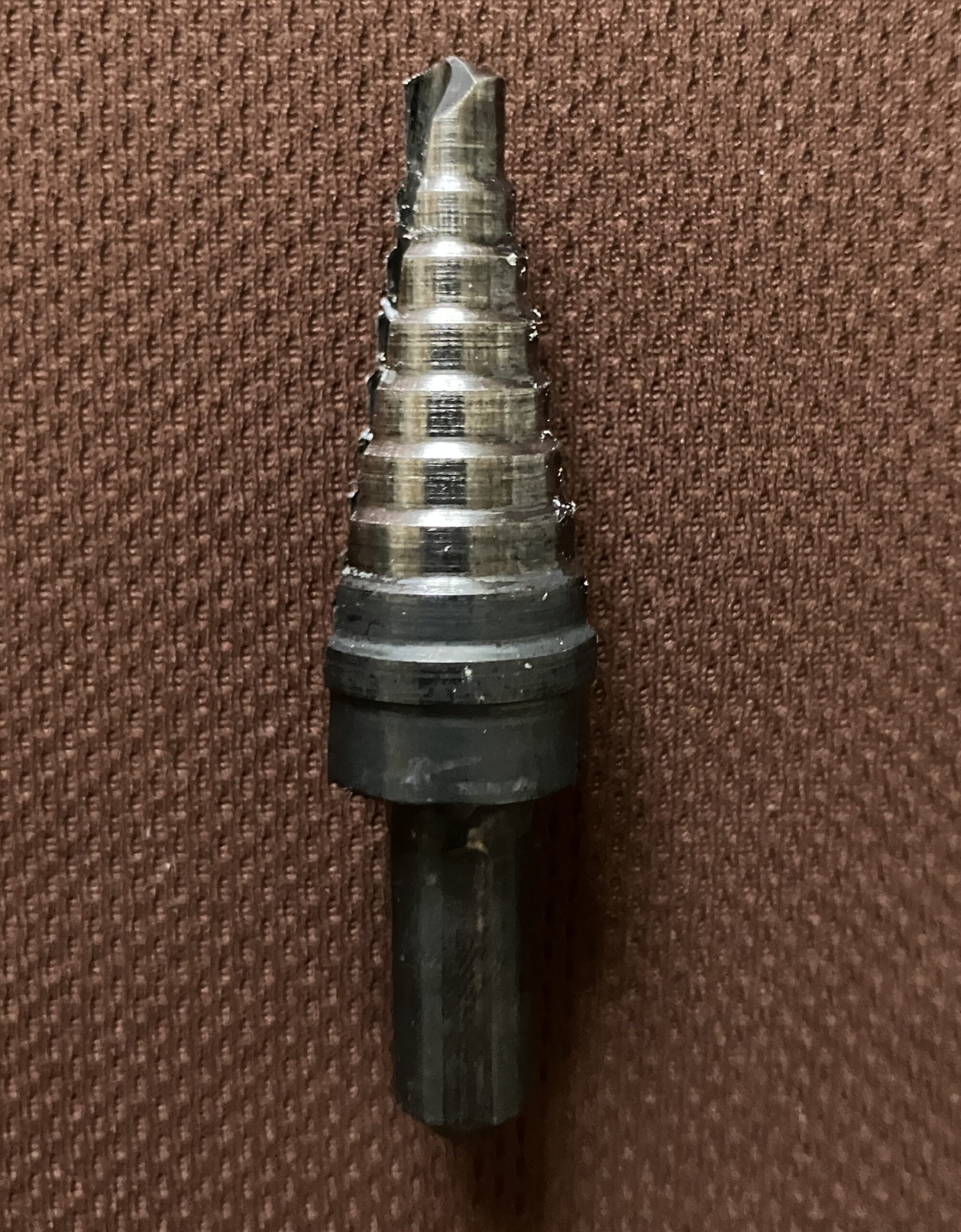

・タケノコ
ステップドリルが本名です。（笑）
下の製品は599円でお安いところ。
そこそこみたいですね。ちょい使いならいいと思います。
ちなみに私のは金属加工用でさえないです！（笑）。
何とかなってますね。
それなりの製品で1600円くらいでしたね。
その他は、はんだこてなどですね。
・ドリルチャック
私の使用しているものはメーカー不明ですが、検索してみたところ1000円前後で売っていました。
・はんだこて
ホームセンターに売っているのでも十分です。
ホームセンターは白光のが多いと思います。信頼性はあります。
予算ないなというとき、私なら日本製がいいなと思います。
検索したら、こちらは安いし初めてにいいのでは？
太洋電機産業(goot) 電子工作用はんだこて セット 安定感大型コテ台付き 半田こて はんだ吸い取り線 はんだ 40W BM-40S
フラックスがあると作業がはかどりますね。
白光(HAKKO) 電子部品用フラックス 10ml ハケ付きボトル FS242-10
778円ですが、そんなにダバダバなくならないので、結果お得ですよ。
ジャンクの改造にお金はかけたくない！材料は？
材料は本当に少ない｜私はすべて家にあるもので完結！
・鯖缶
時価（笑）安いのだと150円ですかね？
・スイッチ
一回路のモーメンタリ（押している間だけonになる）スイッチ。

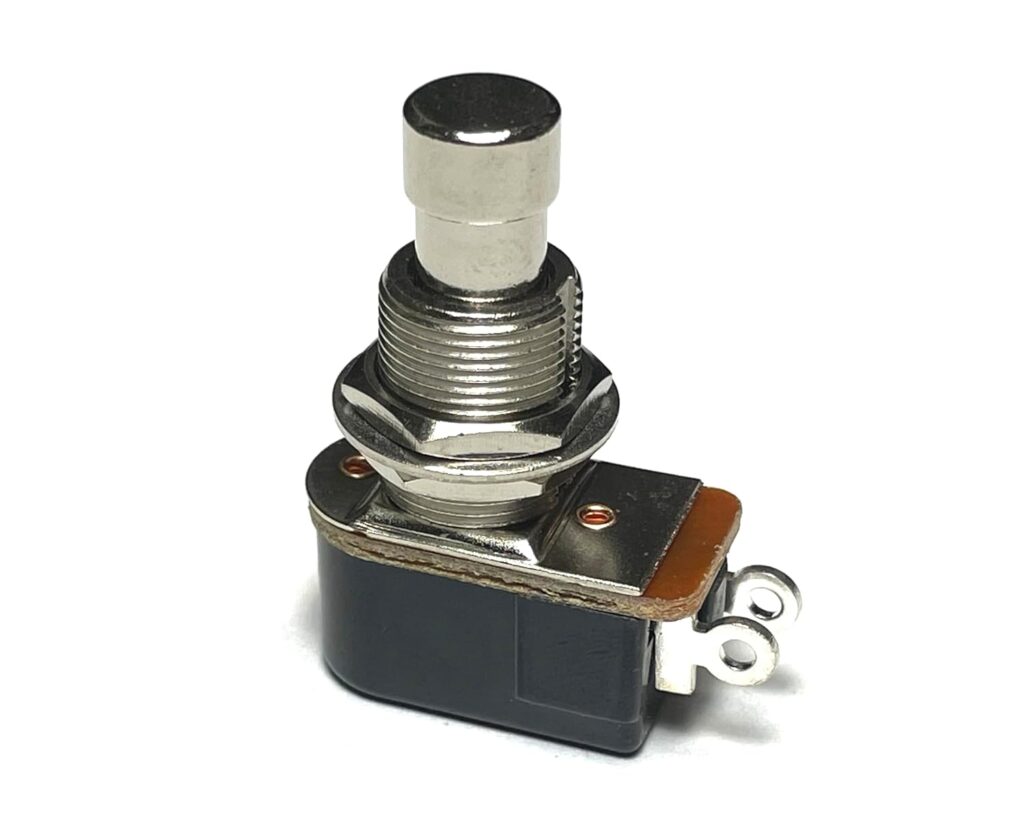

アマゾンで検索したところ1回路のエフェクタースイッチは,
450円~827円といったところ。
例として掲載しますが、良いかどうかはわかりません。
価格: ￥440 税抜
￥484 税込
Amazonならこの商品から入って類似品の検索ができると思います。
ご自分でよいものを選んでください。
構造的には、ノーマルオープンというものを選びます。
※ギターエフェクターの外部スイッチはほぼすべてノーマルオープン（NO）です。
NC（ノーマルクローズ）を買うと動作が逆になるので注意。
・その他として、
配線などですね。
スイッチについて私の例
私は家にあったジャンク品を使用しました。
2回路のものです。
このように端子がたくさんあっても使用できます。
端子はプラス側、マイナス側、（どっちがどっちでもいいけど）に分かれています。
それぞれ中でつながっています。
つながっているほうに配線すると切り替えになりません。
常時オンです。（笑）
これはテスタで調べることができます。

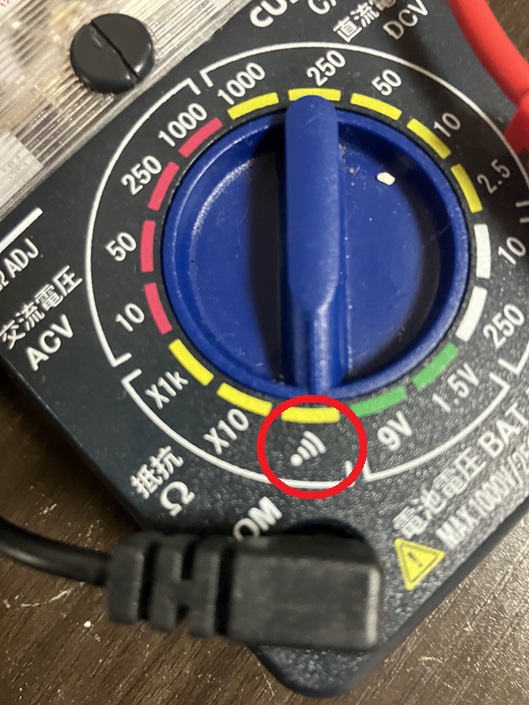

テスタを抵抗にして、通電したらブザーが鳴るところを選択します。

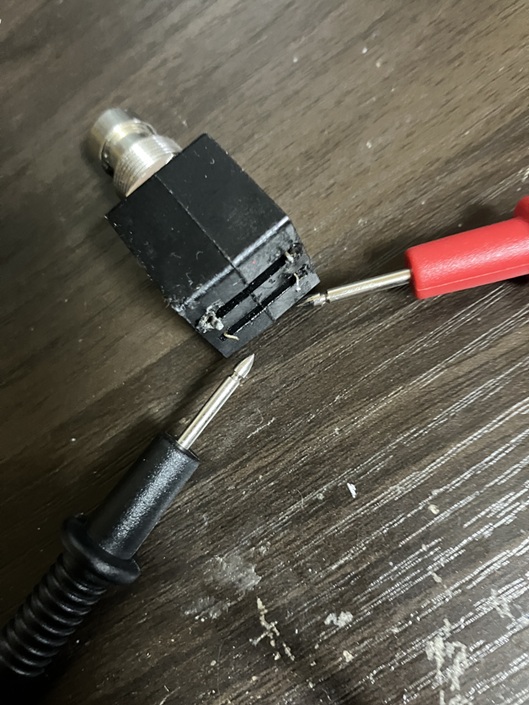

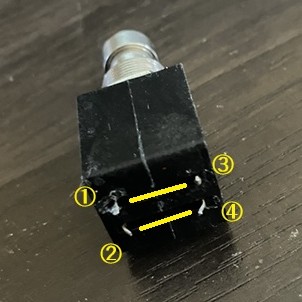

下の写真のようにテスタをスイッチの端子にあてて、
ブザーが鳴ればその端子同士は中でつながっています。
このスイッチだと写真の黄色のラインでつながっていました。

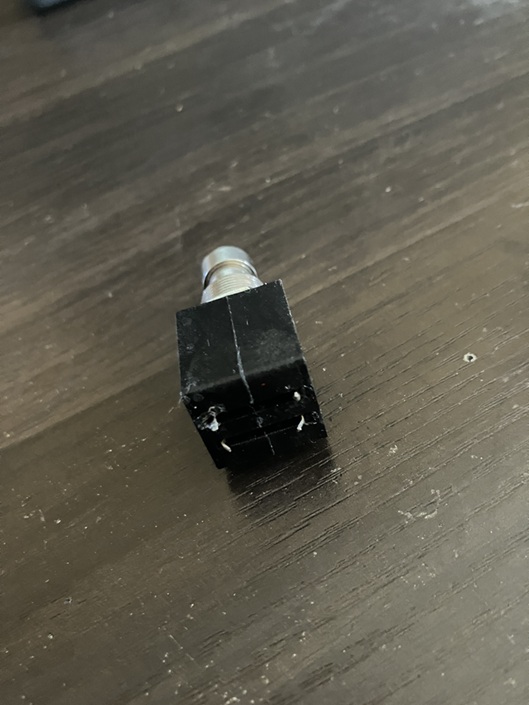

使用するのは①と②、または③と④の組み合わせとなります。

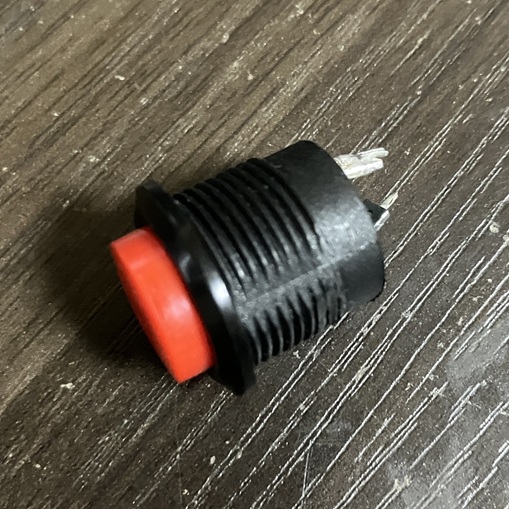

また、踏みやすさはわかりませんが、写真のようなスイッチでもできると思います。
これだとAmazonでは複数入って数百円とかでもありますね。
信頼性はわからないのでリンクはしませんが、検索してみてください。
テスタがないんだけど・・・
単3か単4の電池ボックスがあれば簡単にテストできます。
1本か2本の電池を使います。
LEDは３Vくらいまで抵抗なしで使えるので非常に簡単です。
動画にしてみました。
９Vの電池ボックスで行う場合は
LEDの長いほうの足に抵抗を挟めばいいです。
330Ω以上の抵抗です。1KΩとかでもいいです。暗くなるだけですから。
チューナーから配線を引き出す作業
カバーを外す時はいらないピックが大活躍！
このチューナーは裏面のネジ1本しかないので、ネジは割愛。
電池カバーを外して本体の蓋をあけます。
電池式をアダプタ式に改造してありますね。（後で触れます）

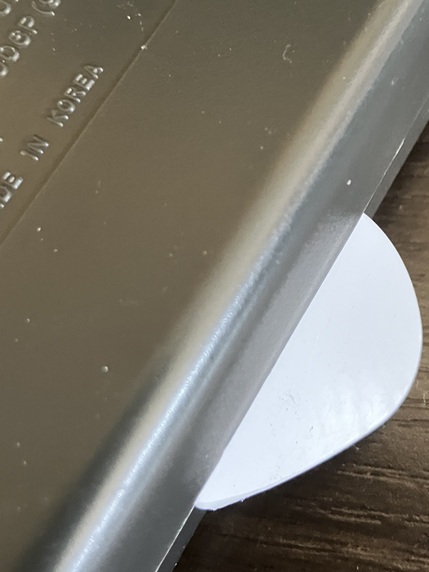

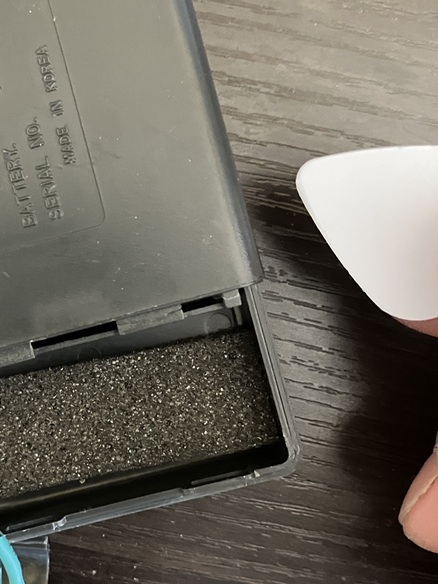

本体カバーを外すには電池カバーの近くをゆがめるように握ると隙間が空きます。
そこにピックを差し込んでずらしていきます。
カバーの爪を割らないように焦らず作業。

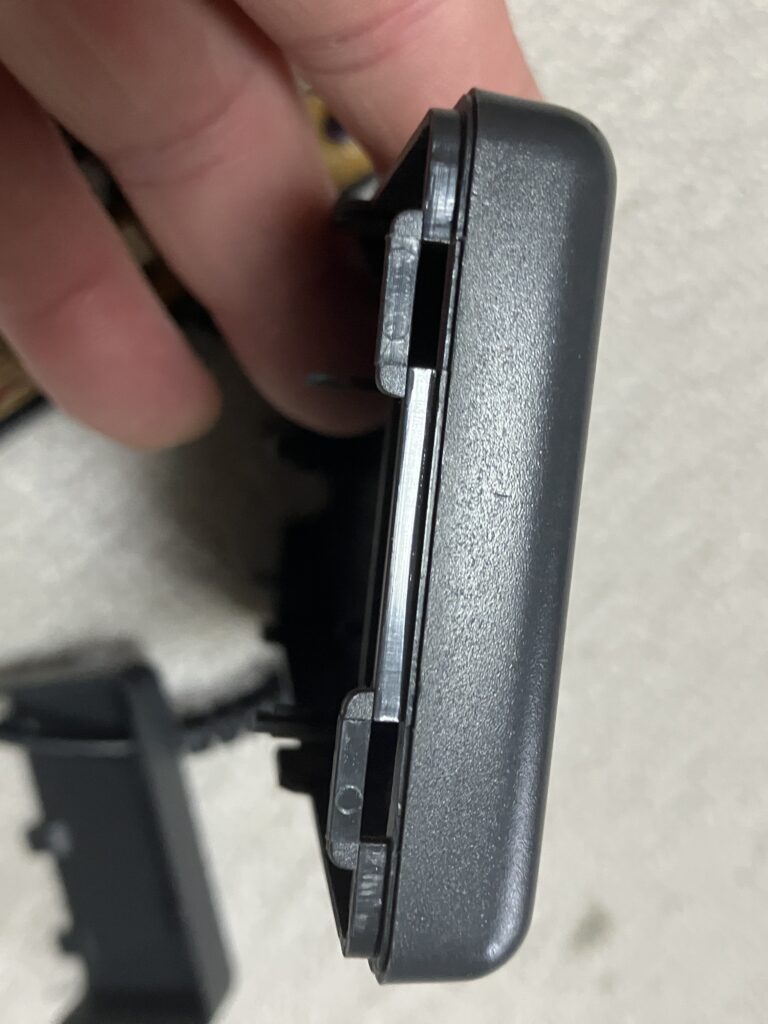

こんな爪がついています。
レトロなメカに何だか萌える
なんとレトロなメカメカしさ！LEDの並び方が半端ないです！
左下に外部マイクがあります。
ジャックのインとアウトがあるのはいいですね。
肝心の弦切り替えスイッチですが、
カバー上だとNOTEという文字の下にあります。

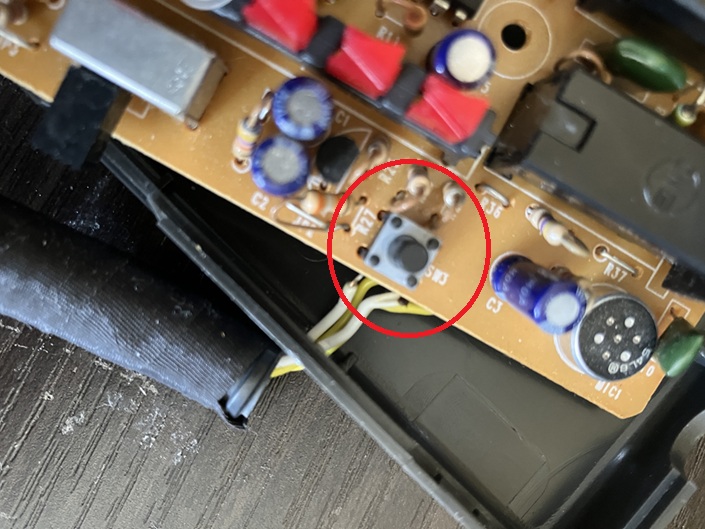

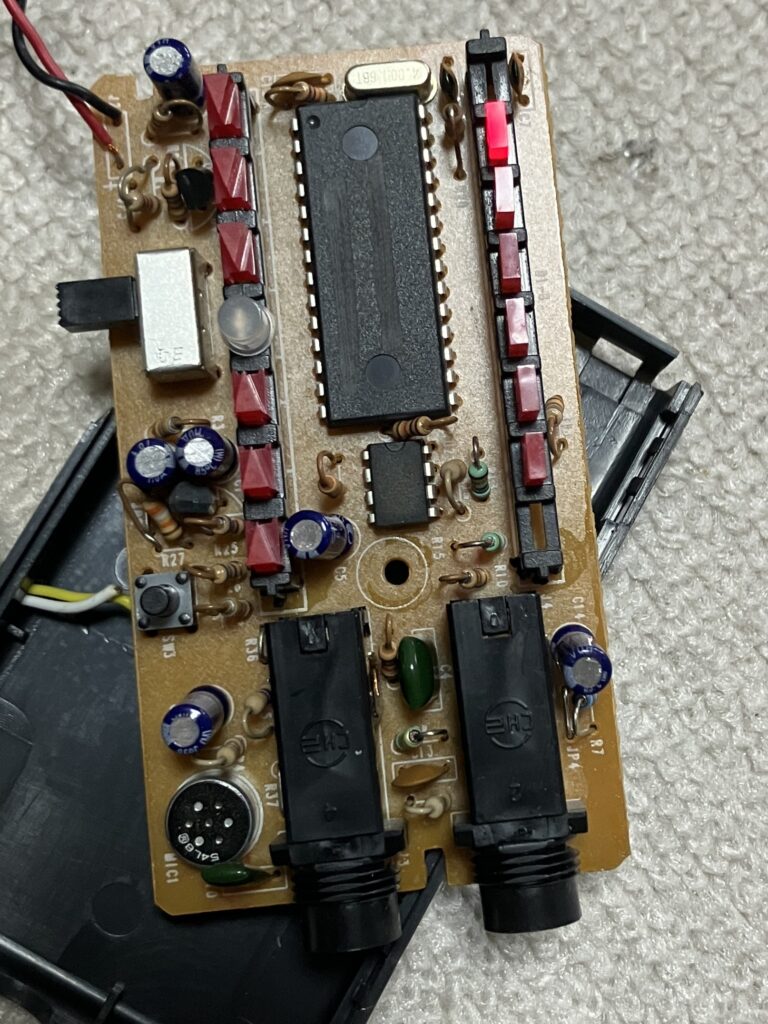

基板で言うと次の写真の小さなタクトスイッチです。
こちらの裏面から加工します。
裏面です。

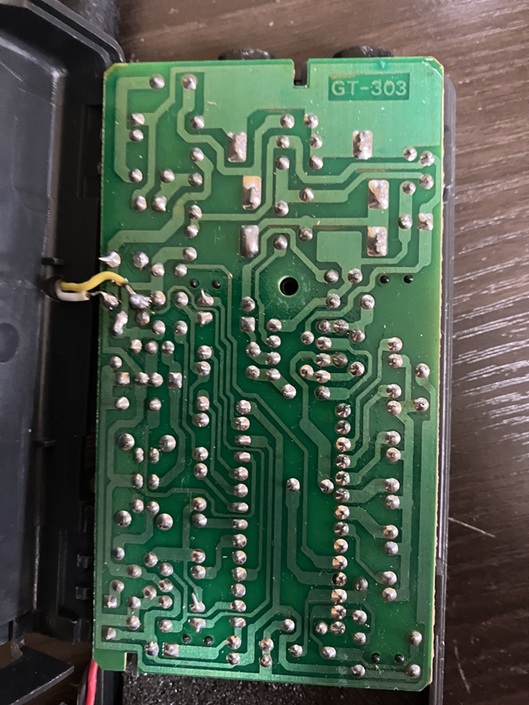

もう配線がしてありますが、そこがタクトスイッチの裏になります。
タクトスイッチは4端子ありますが、内部では 1-2 が同じ、3-4 が同じ という構造なので、実質2端子です。
この辺りはメーカーによって違うのですが、
必要な線をどうやって見分けたかです。
基板のパータン上にあるのは＋で、白丸が同じパターン上にあるのがわかります。
プラスはどちらからとっても同じでしょう。
基板の緑の濃い部分にあるのがGND、マイナスですが、
下の写真で黄色い丸です。
なんか配線のある側の方が関係ありそうかな？で選びました。
試しても2つしかないので気楽です。
もしかしたらどちらでも動くかもしれません。

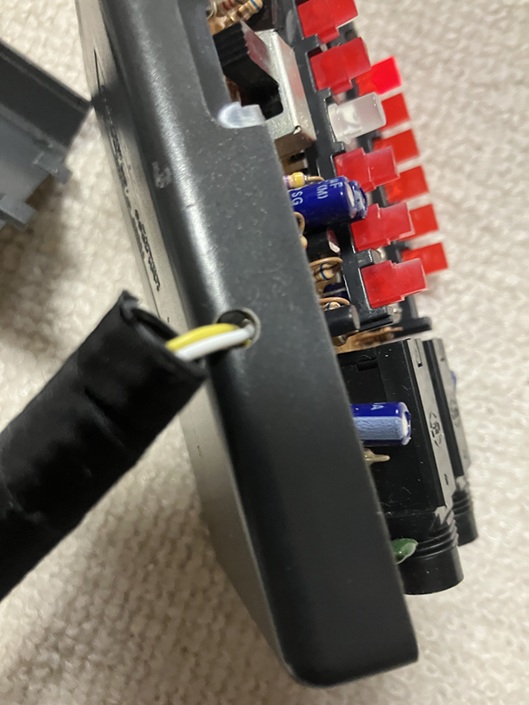

そしてはんだする前にカバーに穴をあけて線を通しましょう。
スイッチ側の加工
今回は完成してから写真を撮ったので、
穴あけの写真はないんです。
配線を通す穴と、スイッチを取り付ける穴が必要です。
・配線を通す小さな穴（側面）
・スイッチ本体を固定する大きめの穴（天面）
配線はプラスとマイナスをつながっていない端子同士で配線します。

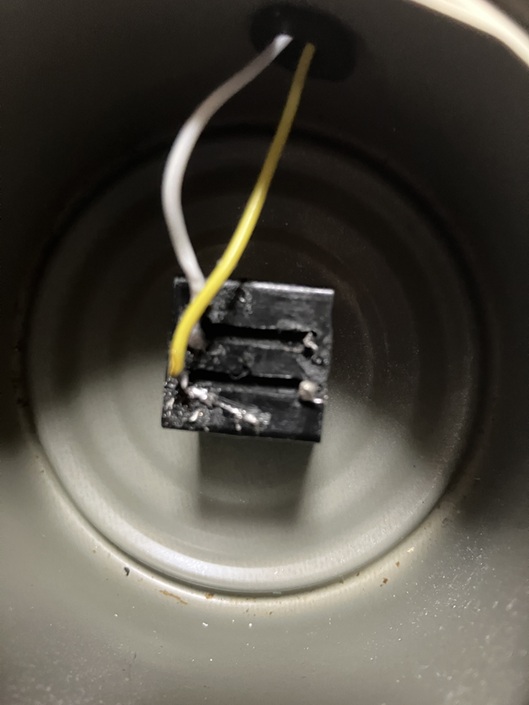

缶に線を通してから配線してください。
電池式をアダプタ化
これは電池のプラグをぶった切ってコネクタをつけるだけ。
注意するのはセンターマイナスなこと。
※センターマイナスを間違えると故障します。
必ずテスターで極性を確認してから接続してください。

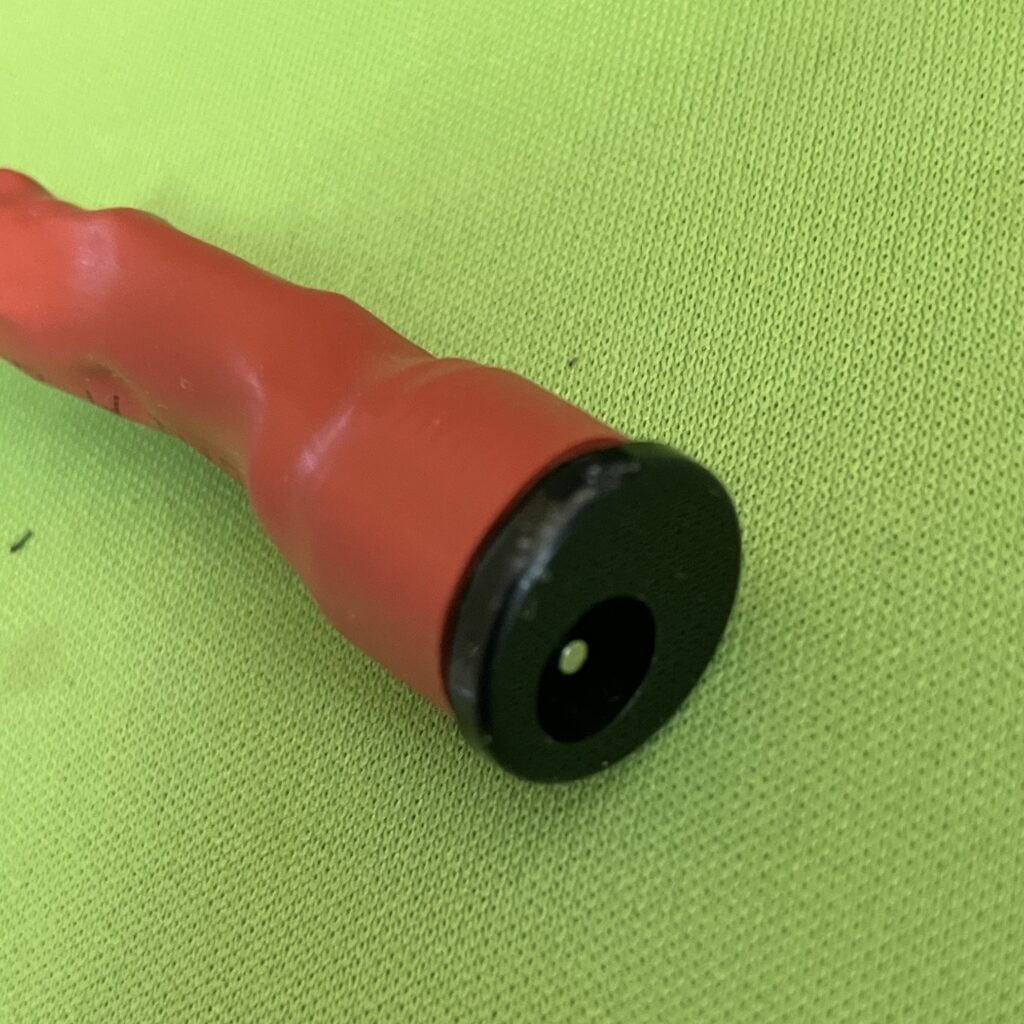

私はジャンクのコネクタをつなげましたが、新品のものもあります。
ホームセンターだとこれですかね。
説明書きがあって③がマイナス、センターで②がプラスです。

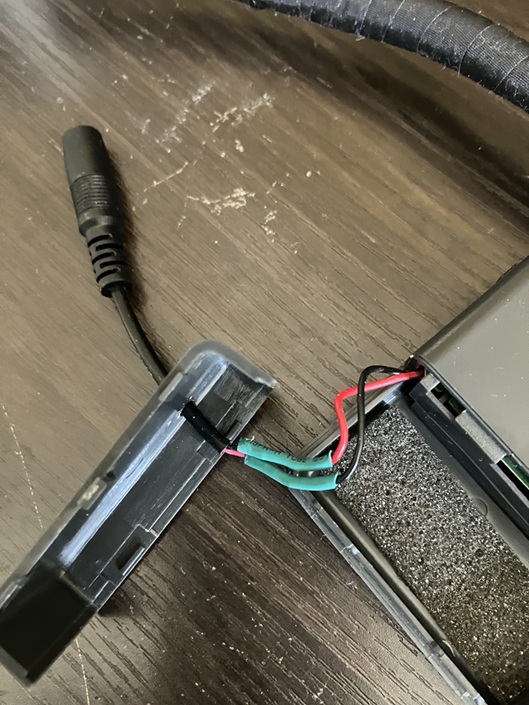

このような感じになります。
あまり見た目は良くないので、本体の空いているところに埋め込んでもいいでしょう。
その辺りはこちらの記事を参考にしてください。
【完全版】ABラインセレクターの自作方法｜1590Bケースで作る簡単ABボックス

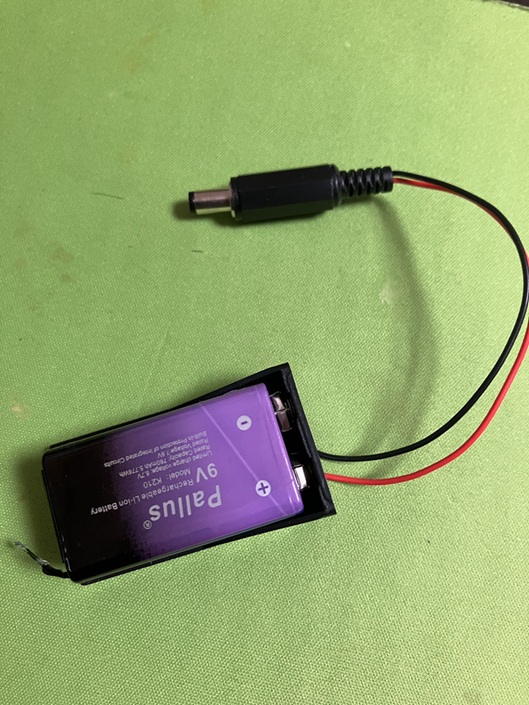

また電池式も捨てがたいという方は写真のようなソケットも作れますし、
売っています。買った方が安いかもしれません。
YINKE エフェクター 電源供給用 バッテリースナップ アダプター用ジャック変換 15CM ９Ｖ電池⇔ＡＣ 電池コネクタ (３個セット) Ｉタイプ
3個セットで699円ですね。
まとめ

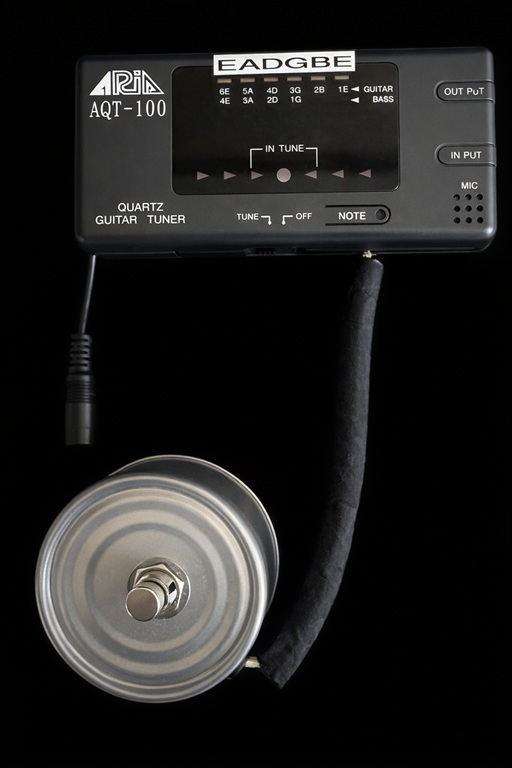

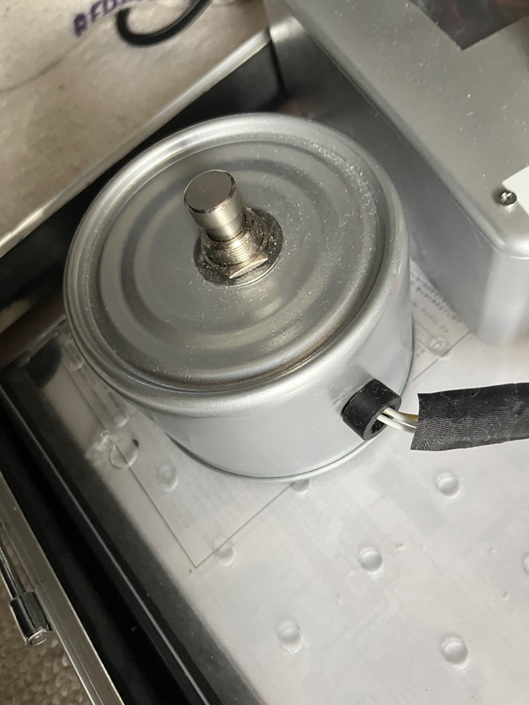

今回の加工で立ったままのチューニングが可能になった。
エフェクトボードに入れても使える。
鯖缶スイッチが目立つ。（自作の匂いがする！）
ジャンクでも工夫次第で現役に戻る。
こういう再生の楽しさが DIY の醍醐味ですね。
楽しく練習できそうです。
