黄色い躯体が魅力の往年の名器distortion+ですが、
最近のハイゲインのエフェクタになれていると、
あれ？なんか弱いな？と感じることもあります。
しかしdistortion+はとてもシンプルな設計で、
改造で歪強化することも可能なんですよ！
この記事ははんだこてを使います。
はんだをするときは火災ややけどに十分気を付けてくださいね。
基板から部品を外すときは、はんだ吸い取り線などを使い、
取り付け時にはフラックスなどを使用するといいですよ。
distortionの目覚め
は、初子ちゃん今日は雰囲気ちがうね。
どうしたの？？
私、歪に目覚めたんです。
distortionに目覚めたんです。

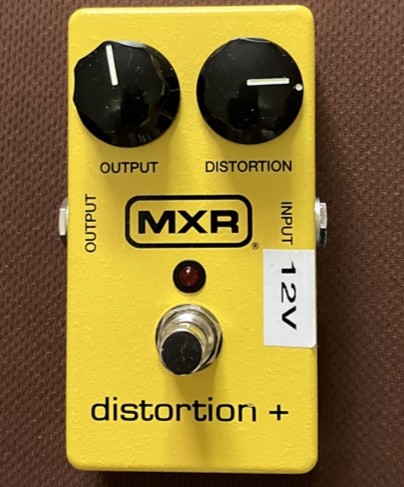

それでMXR distortion+を買ったんです。
中古で・・・・
おお、これはあの名器！
※AIからの引用。
MXR Distortion+は、1973年（または75年）に発売された世界初のディストーション・エフェクターとして知られる歴史的名機です。ランディ・ローズなど多くのギタリストに愛用され、アンプを自然に歪ませたような、暖かみとサスティーンのあるサウンドでロックの歴史を築きました。
モリダイラ楽器
でも思ったより歪まないの。
なんか弱いというか・・・。
アンプのゲインを上げたような自然な歪が売りだからね。
でも改造できるよ。
やってみる？
そうなの！
できるかな？
でも中古だしやってみる！
手軽なところで電圧アップからいってみよう！
12Vがええ感じになるよ
初子ちゃん。
distortion+は電圧上げて使えるんだよね。
まぁ12Vくらいが安全圏だと思うけど。
普通は9Vくらいだよね？
ノイズ増えないの？
それが逆なんだよ。
ノイズが減って音が厚くなるの。
ただ、エフェクターって電源がセンターマイナスが多いから、
家電の物をそのまま付けたらいけないんだ。
アダプターはなるべくきれいな電気を流してくれるものがいいよ。
12Vはカー用品や、パソコン用品にたくさんあるから探すといいね。
うちにはないよ。
マニア、ジャンクで何か出てこない？
う～ん
これなんかどう？
YokomoのパワーサプライYZ-12S。
ラジコン競技では屋外だから車の12Vで充電するんだけど、
その時の競技用充電器を家で使うための12V製造機なんだ。
楽器に使ってもノイズが少ないよ。
9Vに変換して他のエフェクトもつなげるしね。
くれるの？
その優しさが怖い・・・

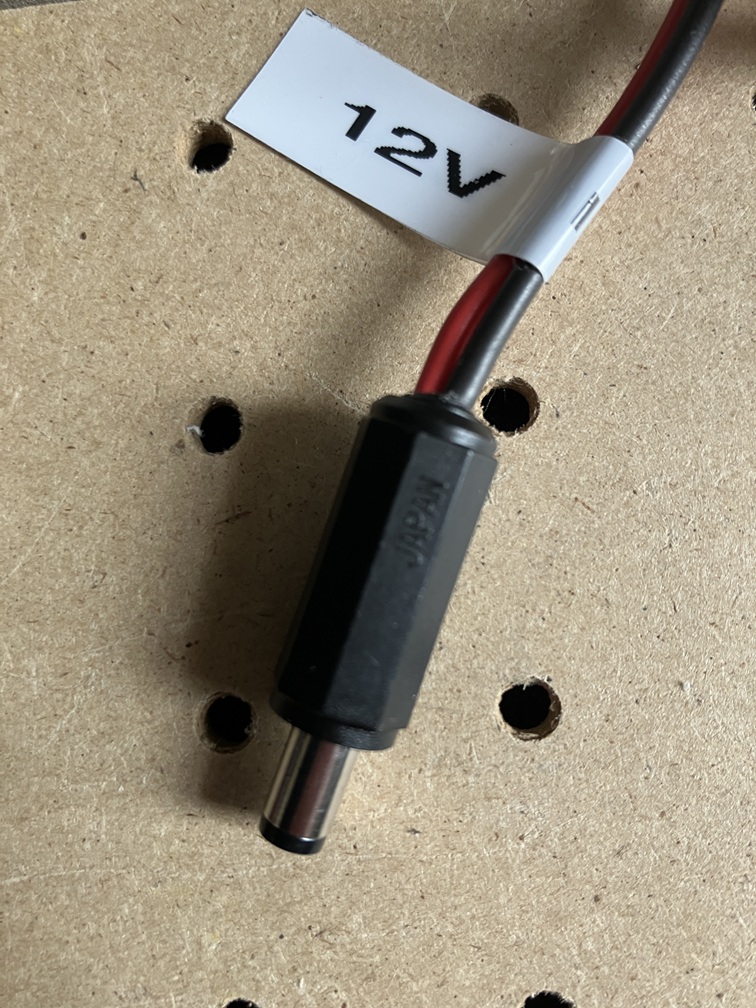

電源コネクタははんだ付けになるね。

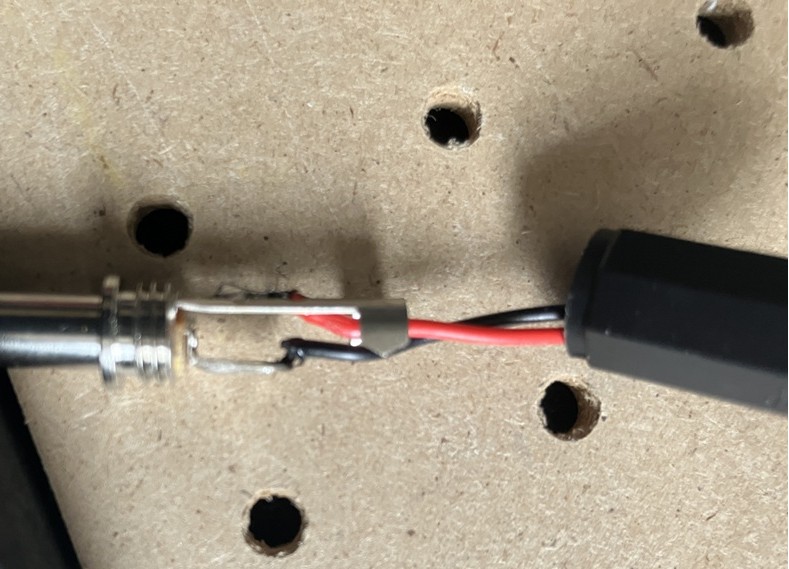

こんな感じ。
ホームセンターでも買えるので、ELPA HK-DCP01Hを使っています。
センターマイナスで配線しなければいけません。
写真はもっと細い線でやったものです。12Vはケースがはずれなかった！！

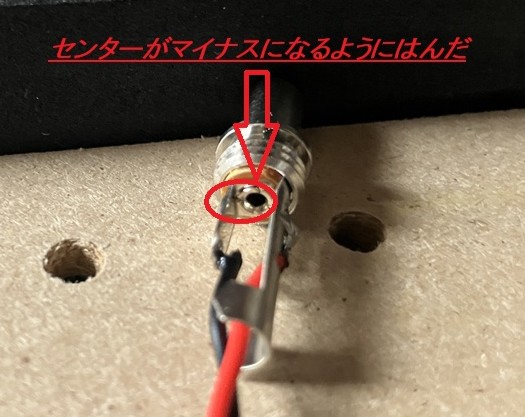

黒がマイナス線です。次の写真の赤丸部分がセンターですね。
これはほかのアダプタを使うときも必要だね。

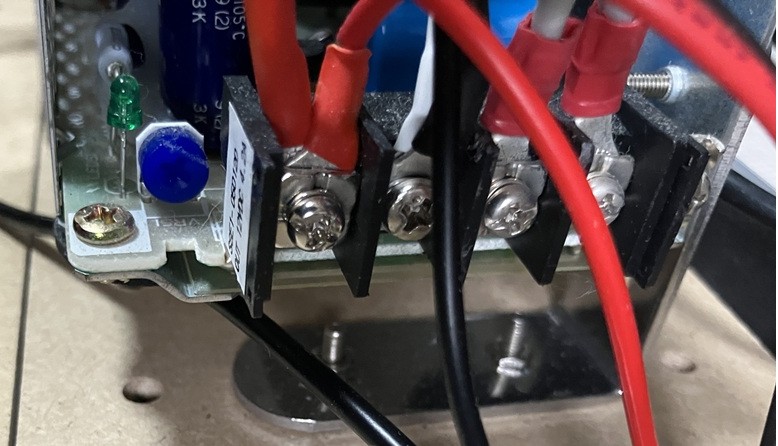

今回は電源側にもネジ止めするための加工が必要だった。
電工ペンチや丸型端子が必要。
ふひゃー
パワフルになった！
まにあ、ありがとう！
ばち！
げ、火花！
電源ソケットショートの恐怖
ま、まにあ、
火花・・・・

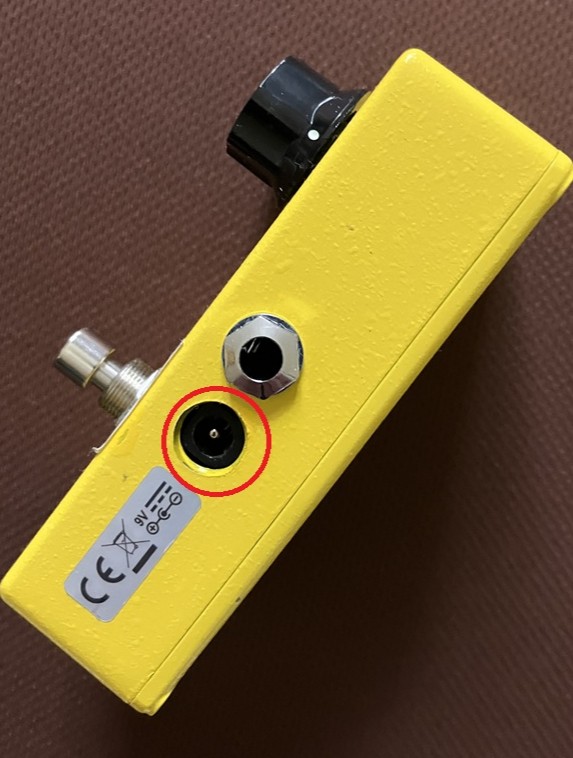

ああ、ケースの穴が少し小さいんだ。
貸してごらん。広げてあげるよ。
何そのタケノコみたいなやつ？

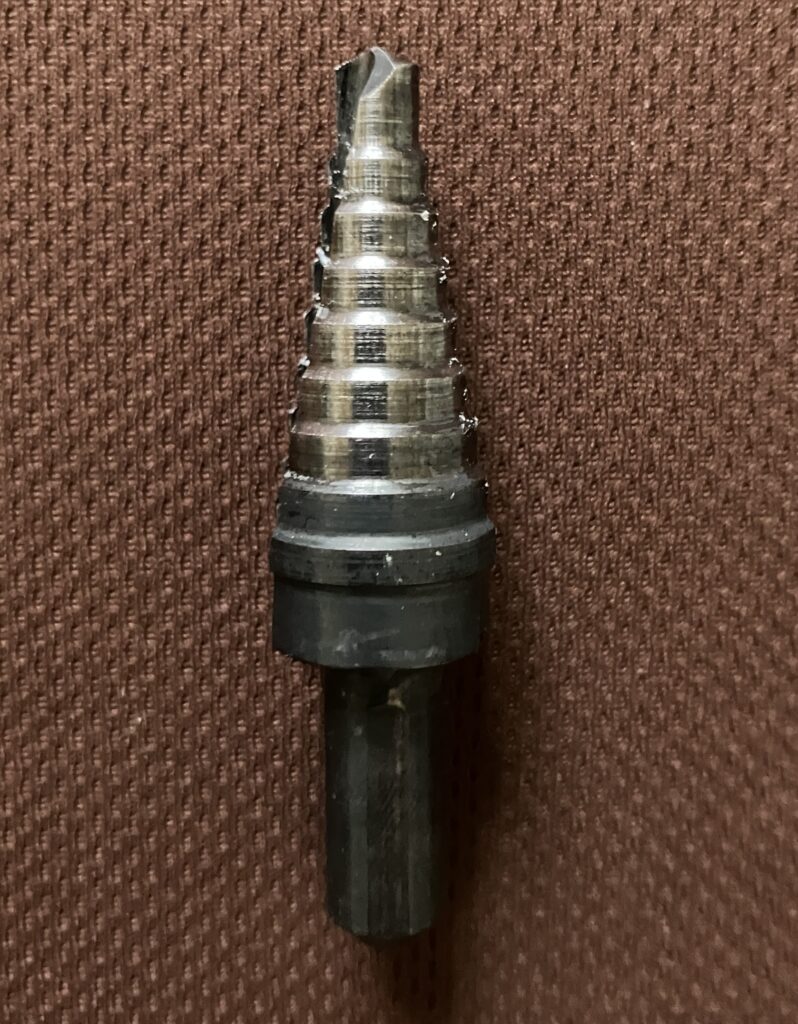

これはスッテップドリル。
だんだんに沿って大きな穴をあけていけるんだ。
タケノコで検索しても出てくるよ。

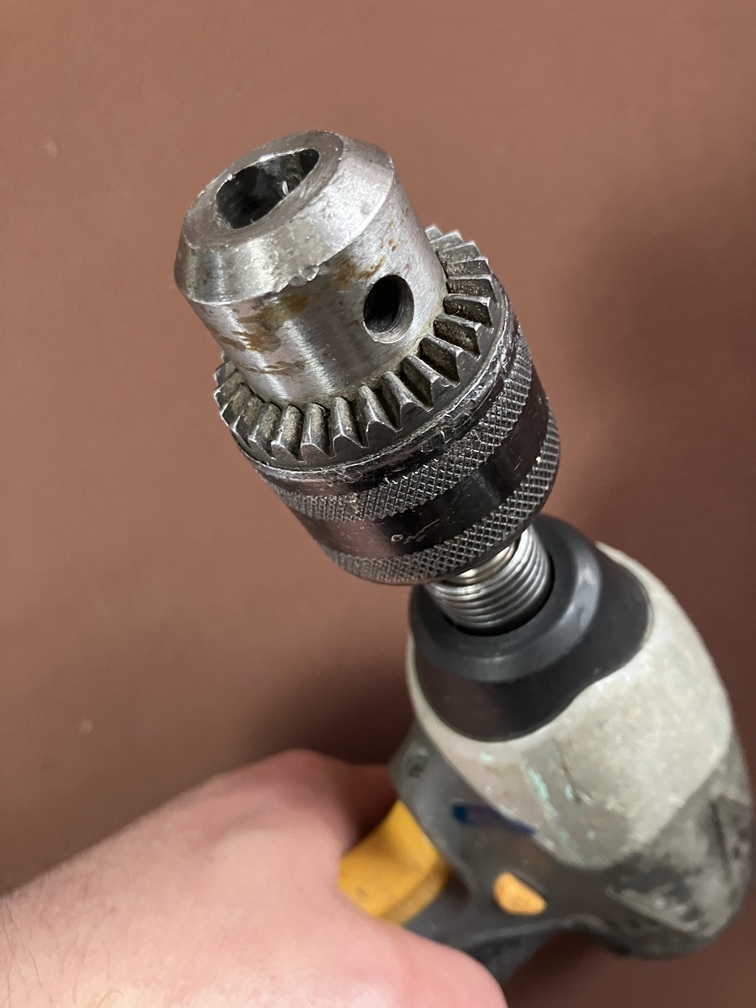

タケノコを使うにはドリルチャッカーというものが必要だよ。
さらにショート防止に抵抗もつけとくと安心。
抵抗はたしか1MΩだったはず・・・
禁断のLEDクリッピング
まだ秘策はあるよん。
歪を作るダイオードがあるんだ。
クリッピングダイオード。
これをLEDに変えるといいんだ。
LEDって光るやつ？
そう光るやつだよ。
ここにつけても電流が流れるとうっすらと光るよ。
初子ちゃん自分でやってみる？

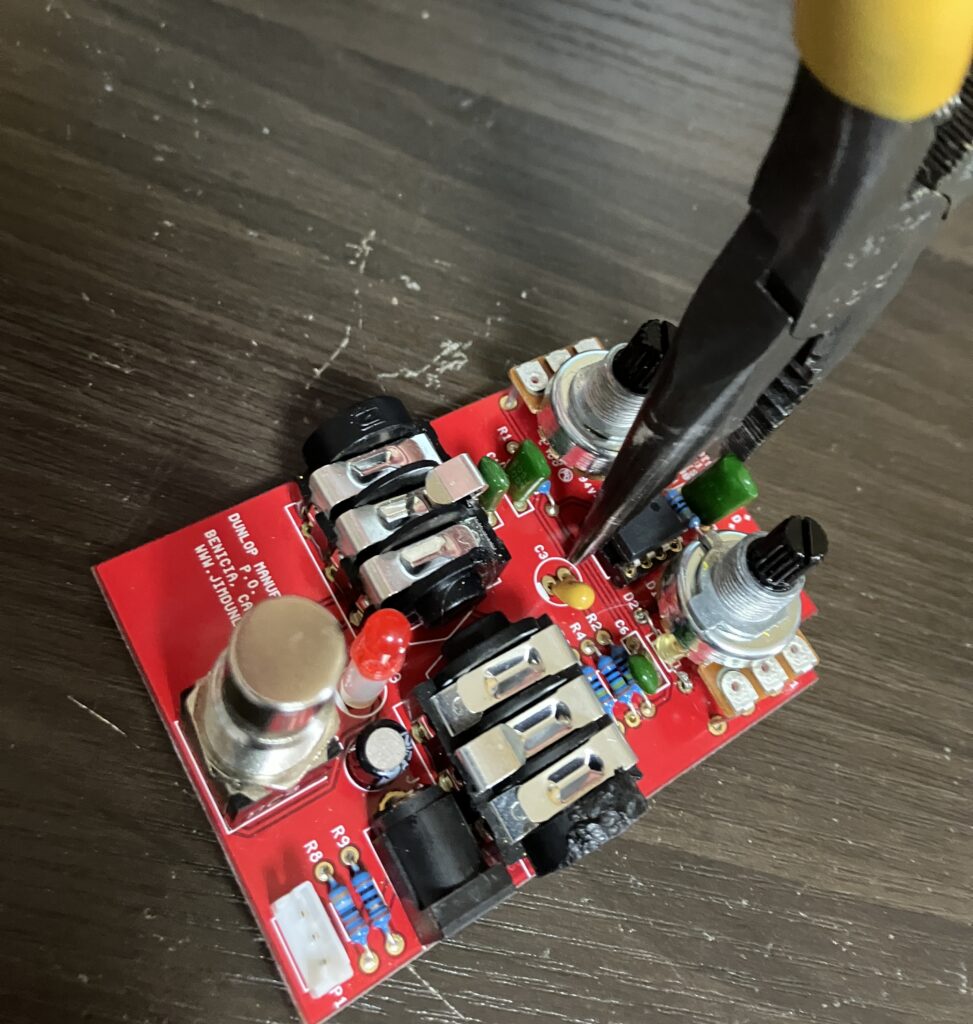

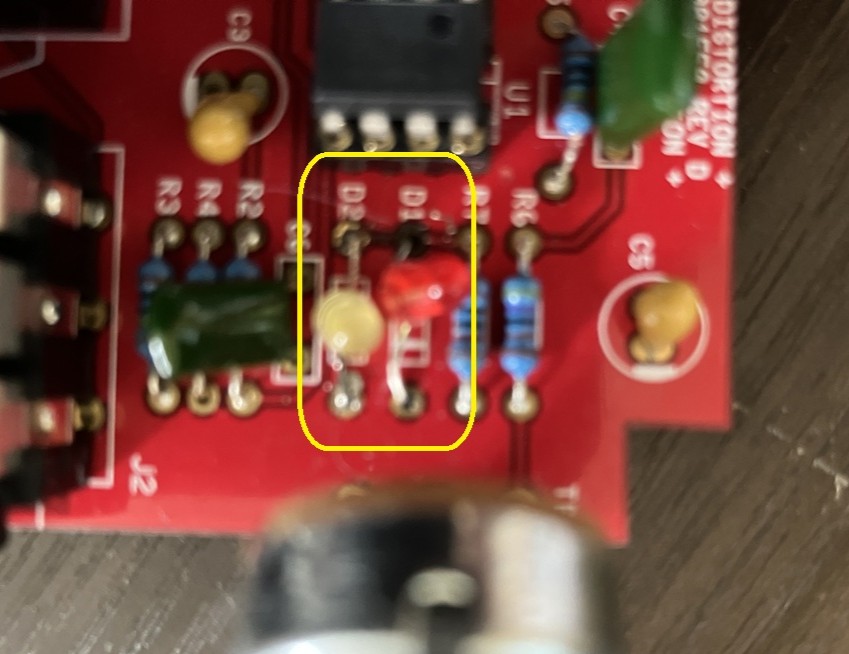

場所はね、ここ。ゲインノブの下。
写真ボケてすいません！！
D1、D2と書いてあるところが交換したLED。
なかなか作業しにくい場所です。
プラスとマイナスがあります。
基板に太いラインがあるのがマイナス。
LEDは足の短いのがマイナスです。
はんだ吸い取り線ををつかってしんちょうにね。
なかなか元のダイオードが取れないな。
あれなんか金色のとれた・・・・
まぁいいか。
できた！
れれ？音がでない・・・・
もしかして金色の円いやつ取れた？
それパッドだな。
基板の電極。
積んだな（笑）
まじすか？
マニア様ならどうにかできんすか？
できるよ。
そういう時は基板の道をたどってみるんだ。
裏か表かその時で違うけど、次どこに行くか道が書いてあるから。
それで次のはんだ地点まで、配線やLEDの足で付け足せばいいんだ。

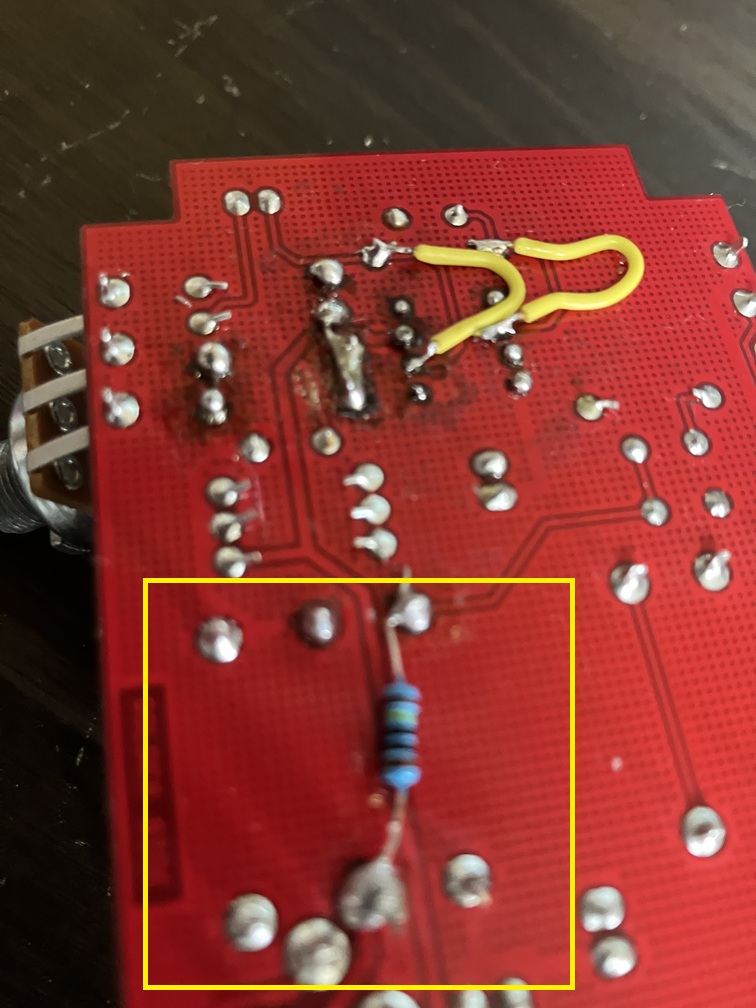

上の写真の黄色部分はクリッピングLEDでパッドがはがれた部分です。
こちら側に道が書いてなかったのですが、表面にあって一安心。
一番下のLEDの足をまげて上の方にはんだでつないでいます。
distortion+は結構硬くついています。
しかも手が入りにくい部分の加工がしたいので、私はパッド剥がれまくりました（笑）
ふひゃー
ふふぉっふぉっ。
モータードライブになった！！
LEDは、色によって歪が違うようです。
基本暖色系の方が良く歪んで厚い音のようです。赤や黄色ですね。
青、緑、透明などは、硬くて細いようです。
というのは、寒色系は試してないんです！すいません。
色や大きさも同じものにする必要はなくて、
組み合わせで色々試せるようです。
私は、赤と黄色で、同じ大きさにしています。
最初黄色を大きくしたのですが、少し音が暴れる気がしたんですよ。
この辺りは好みもありますね。
※ 追記
AIが教えてくれました！
| LEDの色 | 順方向電圧 ( | 音の特徴（クリッピングとして使用時） |
|---|---|---|
| 赤 (Red) | 約 1.7V ～ 2.0V | LEDの中では最も電圧が低く、比較的歪みやすい。まとまりのある音。 |
| 橙・黄 | 約 2.0V ～ 2.1V | 赤よりも少しだけ出力が大きく、明るい音色。 |
| 緑 (Green) | 約 2.1V ～ 2.5V | 赤よりもヘッドルームが広く、よりクリーンでパンチのある音。 |
| 青・白 | 約 3.0V ～ 3.6V | 電圧が非常に高く、ほとんど歪まない。音量が劇的に上がり、ブースターに近い質感。 |
甘い蜜の味オペアンプのソケット化
取り付け加工の様子
実はまだあるにゃ
だけどな～
初子ちゃんが普通に戻れなくなるかもしれないからな～。
めっちゃ気になるんすけど・・・
アメちゃん上げるから話してごらん！
いただきます。
オペアンプってあるんだ。
まぁ増幅器なんだけど。
２つのつまみの間にある黒いチップ。
これが歪の質を決めてるんだ。
実はこれ、交換できるんだ。
な、なんと！
味変できると来たか！
しかもソケット式で
とっかえひっかえやりたい放題できるんだよ！
な、なんと！
それはほれ、道徳的にどうなんじゃ？
かなり乱れておると思わんか？
やらないにゃ？
や、やるにゃ。

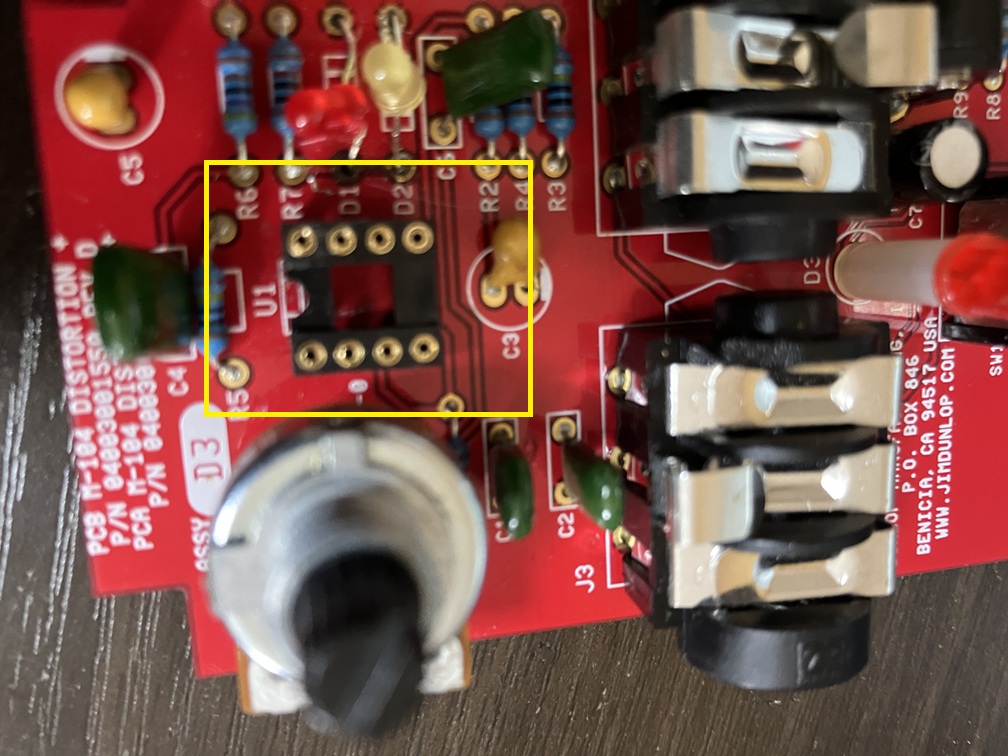

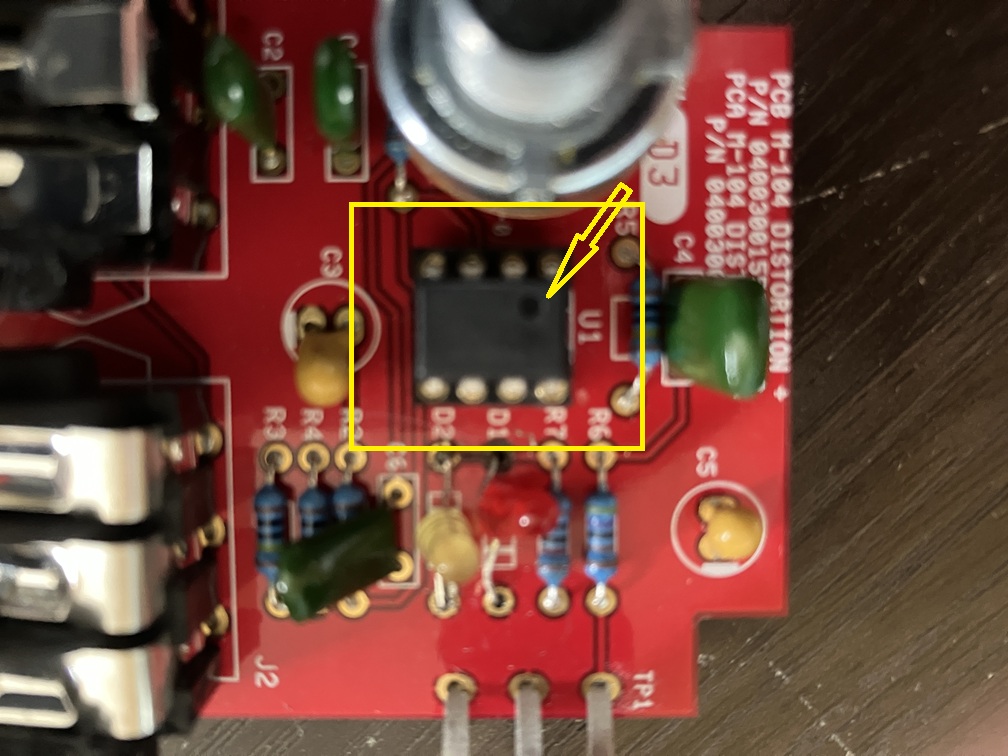

写真はソケット化後です。
円い印がありますが、そちらがエフェクターの上側になります。
元のオペアンプは外すときに壊れちゃいました。汗。
こんな感じで色々なオペアンプを指せるというわけです。
といっても足の本数だけで何でもではないようです。
末尾が~~2のものは仕組みが違うようですよ。
そして、結構このソケット抜けません。
ラジオペンチを使った方がよさそうです。

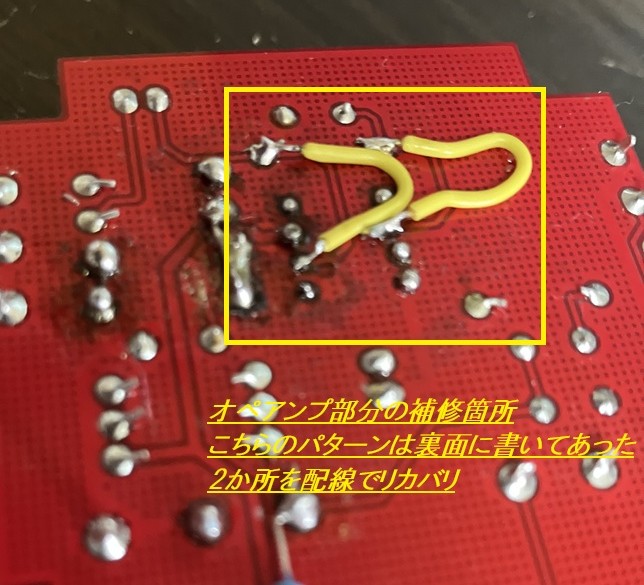

余談案の定パッド破壊！汗
こちらは裏面に道が記されておりました。
あれー？またか？と思いましたが、
前回のLEDの隣なので、傷んでいたかもしれませんね。
これで音がでちゃうシンプルさが好きだ！
２種類のオペアンプを試す！
- 金メッキ丸ピンICソケット 08pin / SA-0830-40-0000G
- 1回路 低ノイズ・オーディオ・オペアンプ / NE5534AP
- 1回路 低ノイズ・JFET入力・汎用オペアンプ / TL071CP
私が使用した部品ですね。
Amazonだとないものもあるかもしれませんし、
信頼性は低いです。少し割高でも送料は無料です。
一般的には秋月電子通商で購入する方が多いでしょう。
私は共立エレショップで購入しました。
この手の部品屋さんは信頼性は高いですが、
まとまった値段を購入しないと送料が無料になりません。
この部品中華でもいいかな？とか、送料込みでどっちが得かな？
と選考するとよいですね。
NE5534APの感想
こちらは音は太かったです。
歪はちょっとおとなしめに感じました。
からピックなどの微妙な音もしっかり拾います。
クランチや、クリーン系では微妙なニュアンスが出せそうでした。
元々オーディオ用なので繊細とのことでした。
TL071CP
ノイズレスでよく歪む定番とのこと。
まさに評判通りです。
私はこちらにしていますが、
音色の変化により、アンプシュミレーターからすべて見直さなければいけませんでした。
私の環境だと、マーシャル系だと、もう１でもmaxでも同じ音しか出ませんでした。
その代わり、ソフトクランチの設定からガツンと歪ませるという使いかたもできるようになりました。
他にもオペアンプはあるようです。
付け替えて動画にしても面白いかもしれませんね。
まにあ、今日は満足したよ！
アメちゃんアゲル！
こちらこそ
うちのジャンクを減らしてくれてありがとう。
なんかあったらいつでも来るのにゃ。
