※ この記事でわかること
今回は背の低い部品をつけていきます。
抵抗には取り付けの向きはありませんが、ダイオードやLEDには向きがあります。
取り付けに関して写真での説明と、失敗のリカバリも記載しています。
※ この記事は「音色研究会」の入門用オーバードライブセットを使用しています。
ギターエフェクター初心者自作セット 入門用オーバードライブ ギターエフェクターペダル自作用基板 自作 カスタム 初心者向け 電子工作 はんだ付け工作 音色研究会
￥1,323 税抜
￥1,455 税込で購入しましたが、例によって私はビジネスの割引価格なので、若干これより高いかもしれません。
関連記事
この記事ははんだこてを使用します。
火傷や火災には十分ご注意ください！
いよいよ部品のとりつけね！
抵抗から始めよう！
抵抗について

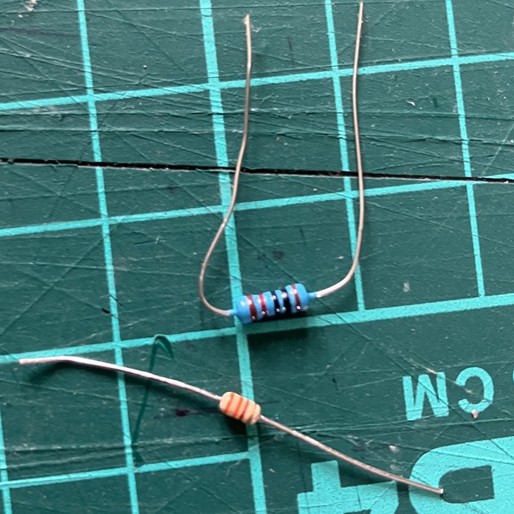

抵抗は褐色のやつと青いのがあるよね？
あるにゃ、まぁおんなじだけど青の方が高級にゃ。
青は主に金属皮膜抵抗器（1%の精度）であることが多いにゃ。
エフェクターには青を使うのがいいにゃ。
なるほど、抵抗て回路の中で何をしているの？
必死に抵抗しているにゃ！
まにあ、日本語で説明してくれる？
全部日本語だにゃ。
電気を通りにくくさせてるにゃ。
なるほど、抵抗は色々な値があるけど、
縞の模様で値が読めるんでしょ？
まにあくらいになると。
むりだにゃ。
色がわかりにくいにゃ。
そもそも読み方知らないにゃ。
ええ～～そうなの？
ずっとそれでやってるの？
困らないの？
困ったことはないにゃ。
抵抗を束ねてる紙に書いているのを信じてつけてるにゃ。
デジタルテスタがあればはかってもいいにゃ。
でも持ってないにゃ。
針のやつは見にくいにゃ。
な、なんというカミングアウト！
ずっと抵抗値を読めずに改造していたなんて・・・・・
取り付け
最初に、はんだをきれいにつけるにはフラックスがあるといいです。
ホームセンターにもあると思います。
電子部品用を買ってくださいね！
溶接用は買わないように！
白光(HAKKO) 電子部品用フラックス 10ml ハケ付きボトル FS242-10
失敗含めはんだの手順
うまい人の動画など見ると、最初に前面にフラックスを塗っていますよね。
あれがいいのかもしれませんが、私はチマチマやりました。
抵抗の容量などは全部「音色研究会」のページに説明がありますので、そちらを見てください！
抵抗は極性を気にしなくていいです。（どちら向きでもい）
基板上でRと書いているのが抵抗です。

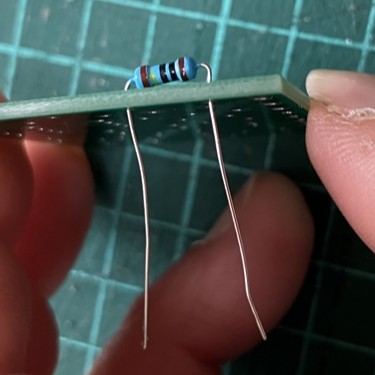

・まず、抵抗を穴に合わせております。
・穴に入れます。（見ればわかる？すいません）
・ひっくり返してフラックスを塗って足の長いままはんだづけ。

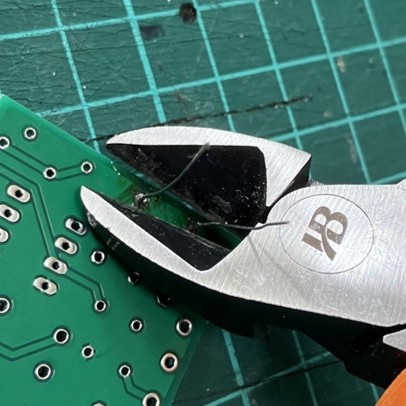

・余った部分を切ります。
足が長い時にはんだしてツキがあまいなと思っても、足を切ってからチョンと再はんだすればいいです。
これを繰り返していきます。
抵抗の向きはどちらでもいいのですが、そろえておくときれいです。

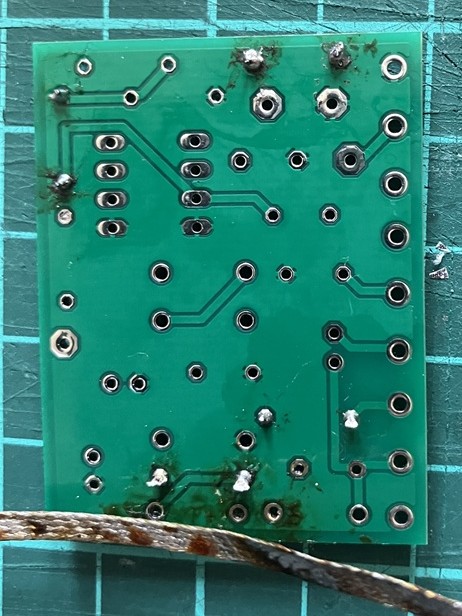

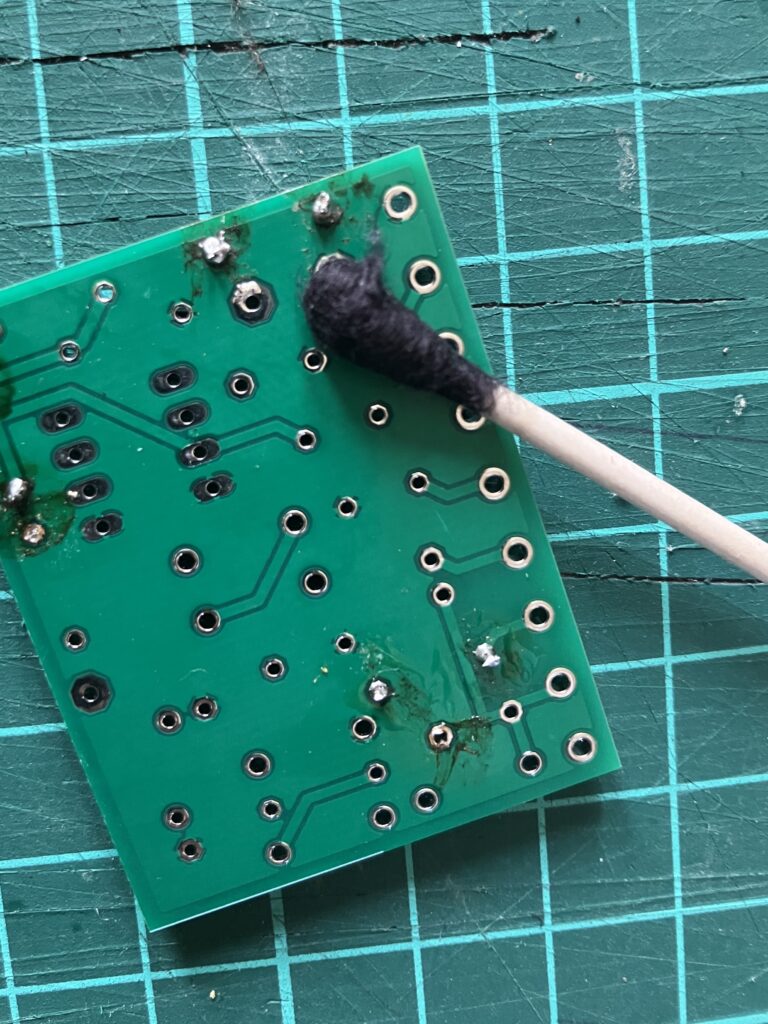

まにあ、さっそく基板が焦げたね。
綿棒にアルコールやパーツクリーナーをつけてこするといいにゃ。
あぁあぁ、違う穴まではんだが入っちゃったよ！

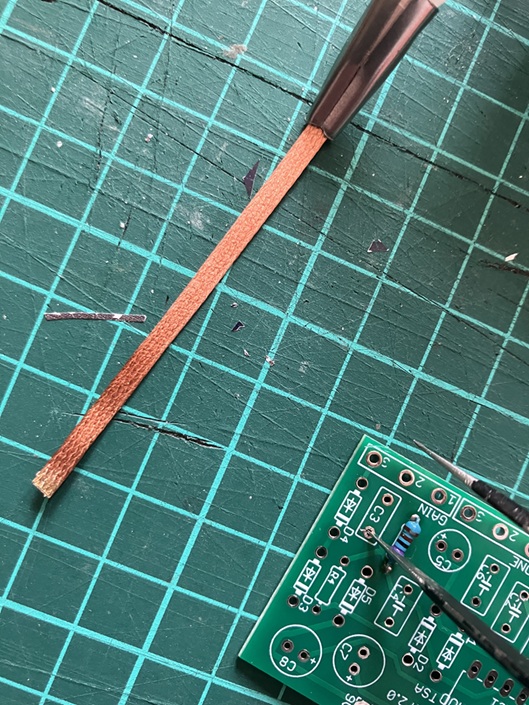

はんだ吸い取り線をを使うにゃ。
すぐなので結構取れるにゃ。

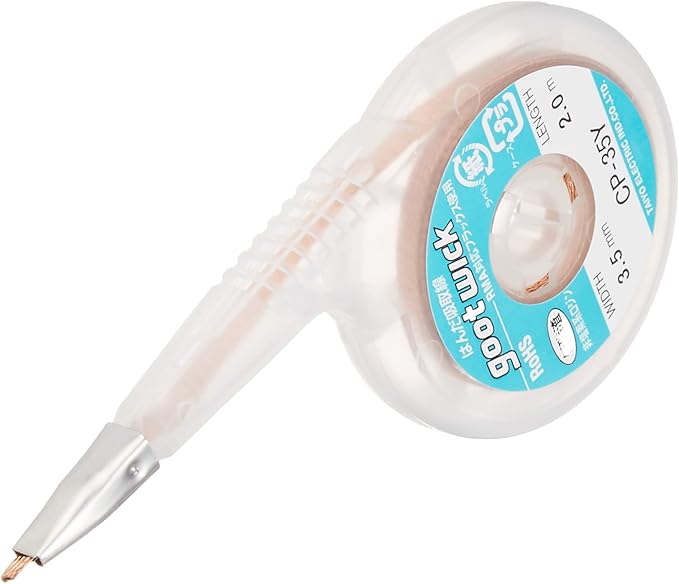

太洋電機産業(goot) 吸取線 幅3.5㎜長2m ステンレス口金付きディスペンスケースタイプ CP35Y 日本製
￥426 税抜
￥469 税込ですが、法人価格ですので数十円高いかもしれません。
ホームセンターにも売っています。
穴に少しはんだが残ったら、細いものでくりくりするにゃ。
※ くりくりでパッドまで破損させないように！
ダイオードとLED
ダイオードは全部で3つ使いました。LEDは2つ。
説明書ではこれらはすべてダイオードです。
一つは回路保護用ですが、
残りはすべてクリッピング（歪み）に使用します。
再利用パーツの利用

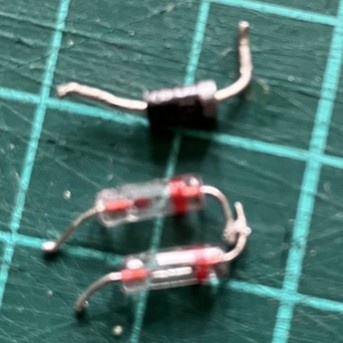

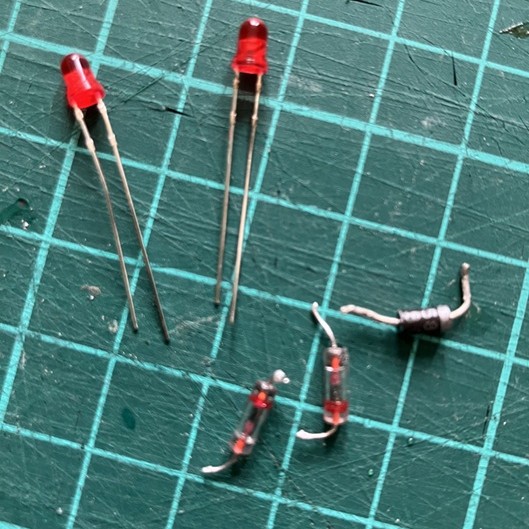

私が使用したパーツです。
LEDときいて特別なLEDを想像したかもしれませんが、
いたって普通の赤色LEDが見えます。これは新品です。
下に2個あるのがクリッピングダイオードで、MXR distortion+から取り外したものです。
おそらく、1N4148で、dist+もLEDに交換してあります。
MXR distortion+の歪強化定番改造＆失敗リカバリ方法
もう一つあるものダイオードです。
こちらは基板剥離でお亡くなりになったベリンガーCL9から取り外しました。
基板には5817と記載があり、用途としては問題なさそうなので使用しました。
ダイオードの向き
基板上でDと書いてあるのがダイオードです。
基板をアップにしてみると、
D1、D2となっていて、左に太い線があります。
これがマイナスです。
部品側ですが、見にくい写真ですけど、右にラインがあります。
これと基板のラインを合わせて取り付けます。

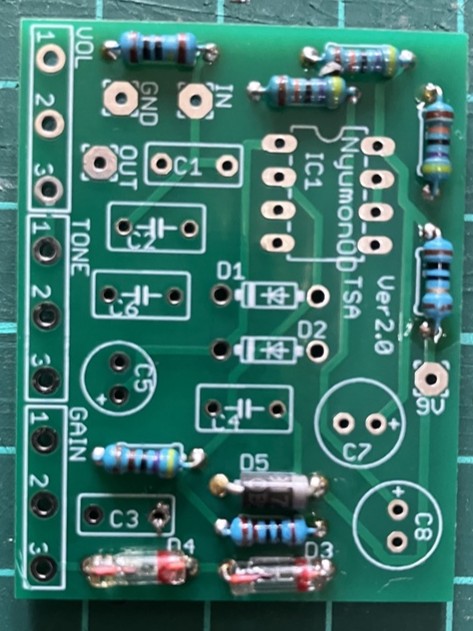

ダイオードを取り付けました。
LEDの向き
LEDは本来ダイオードが入る位置に取り付けます。

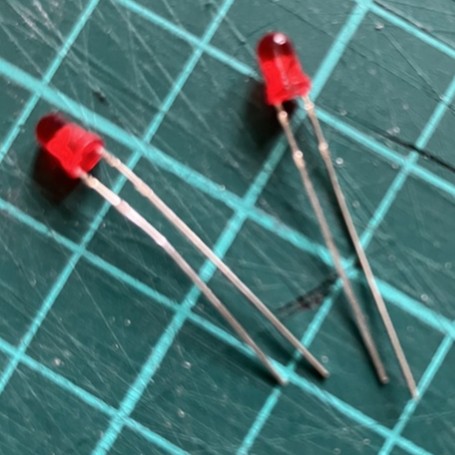

パーツとしては足の長いほうがプラスです。
ですので、基板のライン側にマイナス、短い足が来ることになります。

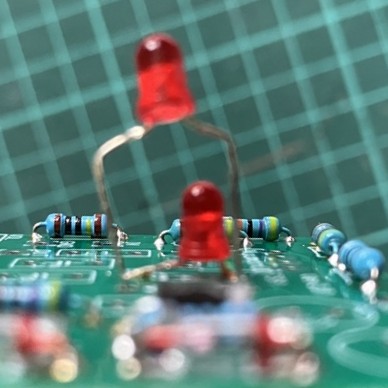

写真のように足をまげて取り付けます。

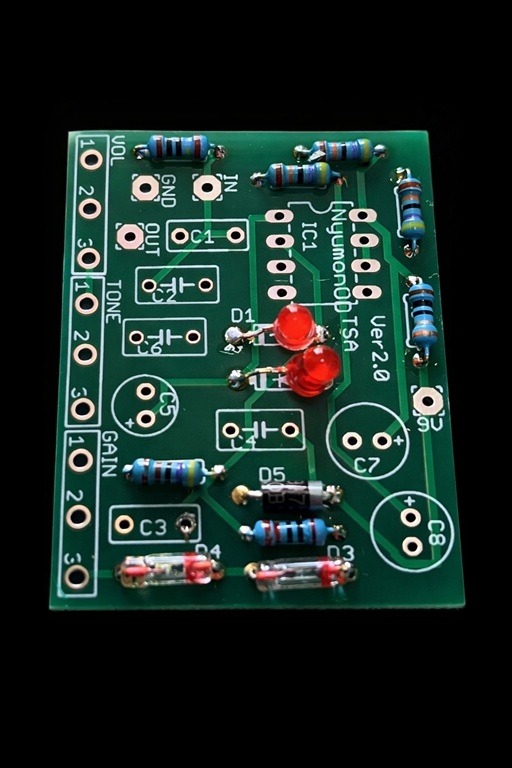

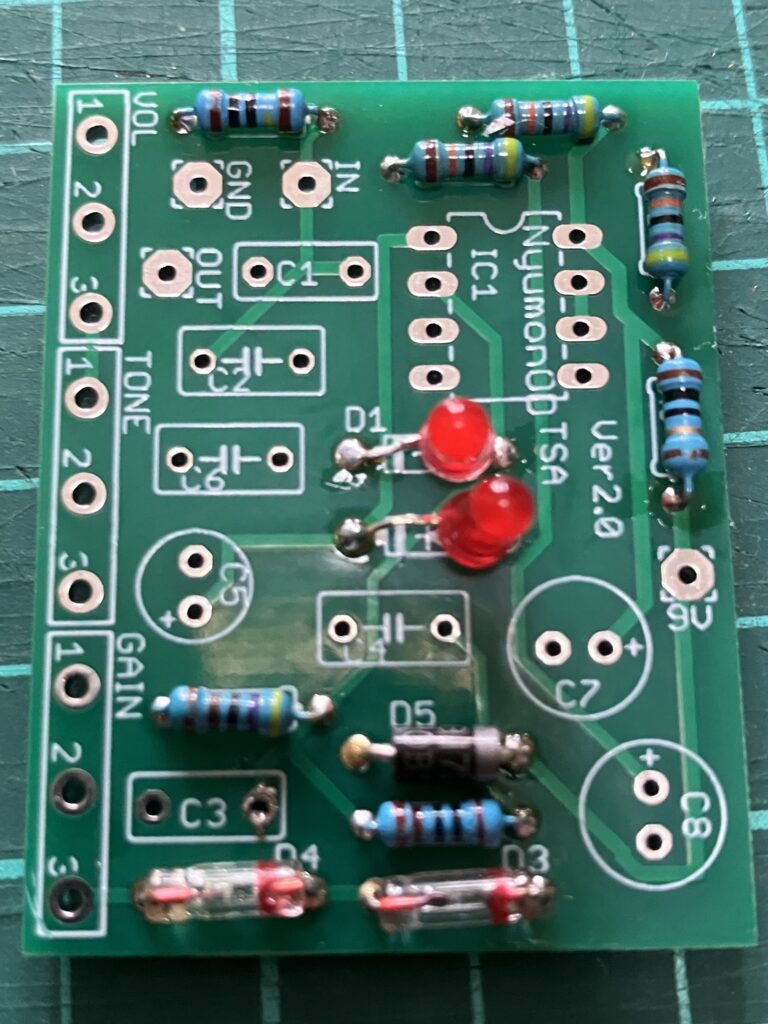

うまくいきましたね。だいぶにぎやかになりました。
今回はここまでにゃ。
まとめ
・抵抗はどちら向きにつけてもいいが、そろえると綺麗。
・焦げてもアルコールで掃除。
・他の穴を埋めてしまったら、はんだ吸い取り線でリカバリ。
・埋めてしまったはんだを掘るときにはパッドの破損に注意！
・ダイオードはラインのある方がマイナス。基板もラインが入っている。
・LEDは足の長いほうがプラス。
