※ この記事でわかること
完成した基板をアルミケースに収めていきます。
穴あけの様子を記載します。具体的な方法は過去記事で！
【完全版】ABラインセレクターの自作方法｜1590Bケースで作る簡単ABボックス
最後にちらっと音出し動画をいれようと思います。
関連記事
P4Drive基板キット自作 |【その① 抵抗・ソケット・コンデンサ編】
P4Drive基板キット自作 |【その② LED機能を追加しながら周辺部品をつける】
P4Drive基板キット自作 |【その③意図しない音色を修正する】
入門オーバードライブの製作記事も参考になります。
市販の基板を使用してオーバードライブを自作する | その②抵抗とダイオードの取り付け
市販の基板を使用してオーバードライブを自作する | その③コンデンサとオペアンプの取り付け
市販の基板を使用してオーバードライブを自作する | その④ポッド、スイッチ、ジャックの取り付け
市販の基板を使用してオーバードライブを自作する | その⑤ケース加工、そして完成！コードならした音あります！
※ この記事は音色研究会の基板キットを使用しています。
P4 Drive オリジナルエフェクターペダル自作用基板 TS系 トランスペアレント系 歪み ギターエフェクター自作基板 電子工作 はんだ付け工作
私はAmazonビジネスでこの値段でした。
￥1,940 税抜
￥2,134 税込普通は後数十円高いと思います。
使用部品や配線は、購入後に音色研究会のページで手に入れられます。
いよいよ完成するにゃ～
この瞬間のためにいきているようなものにゃ。
完成したら音出しするんでしょ？
前回の入門ODと一緒に？
でも誰が弾くの？
jammerさんは忙しいにゃ。
初子ちゃんひくにゃ。
ええ～
やり直しOK?
OKにゃ。
何回でもいいにゃ。
でも５回以上だと、まにあにカラムーチョおごらないといけないにゃ。
なんと勝手なルール！
じゃぁ３回以内なら初子にコンソメパンチをかうにゃ。
これで決まりにゃ。
ケースの加工
使用ケース
ケースは送料が無用なのでAmazonで購入しています。
エフェクターケース HAMMOND (ハモンド) 1590BB タイプ 無塗装 単品 エフェクター自作用 アルミケース 筐体 エンクロージャー 90BB-NCx1P
￥1,618 税抜
￥1,780 税込でした。
こちらのショップは到着が早かったです。
今回はポッドが多いので少し幅広のケースにしています。
ケースの穴あけ

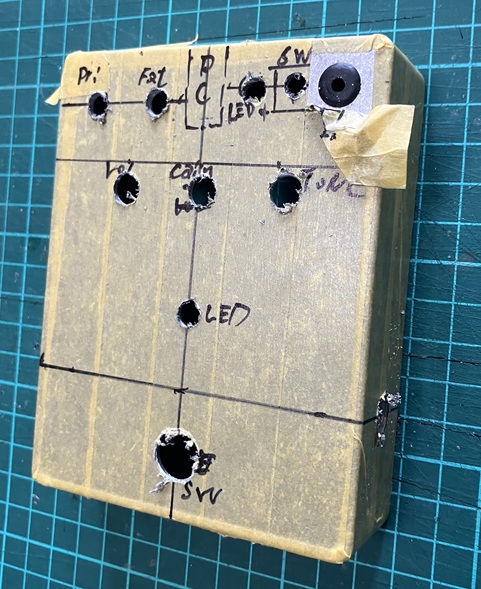

いつも通りマスキングテープでケースをぐるぐる巻きにします。

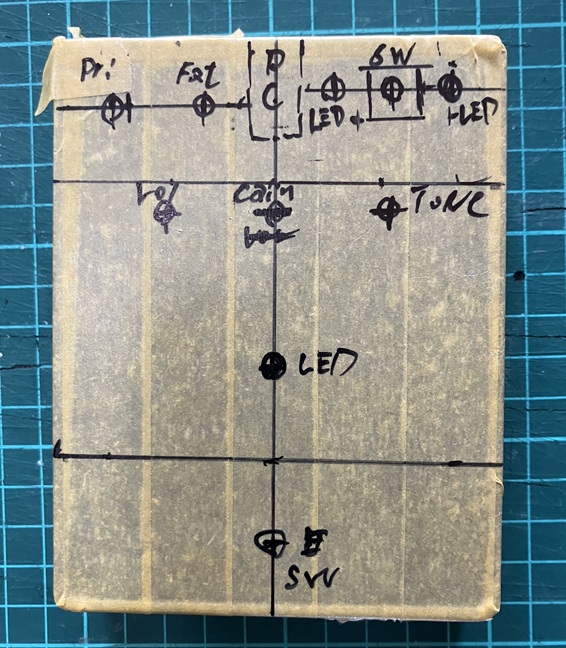

配置をかき込んでいきます。
小さい刃で穴をあけて徐々に大きくします。

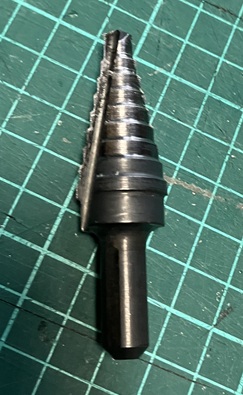

一番大きい刃より大きい穴はタケノコを使います。

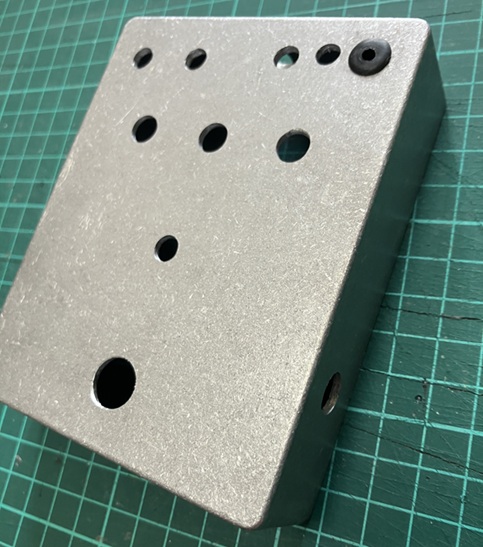

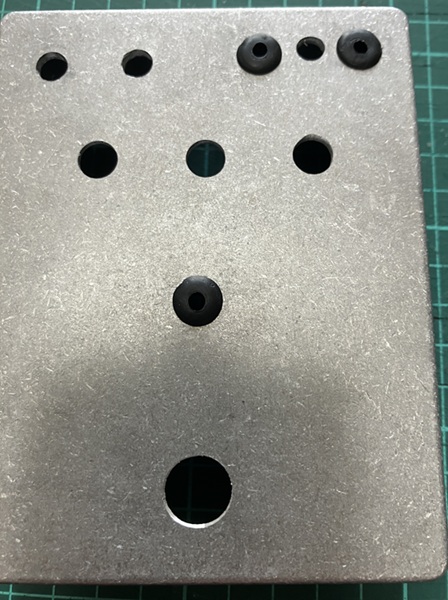

穴があけ終わりました。
マスキングをはがしてみます。
ケースに組み付け
学習したグロメットを最初につけると幸せになる
グロメットは結構キツキツなので、基板をぶら下げながらやると断線します（笑）
最初につけます。

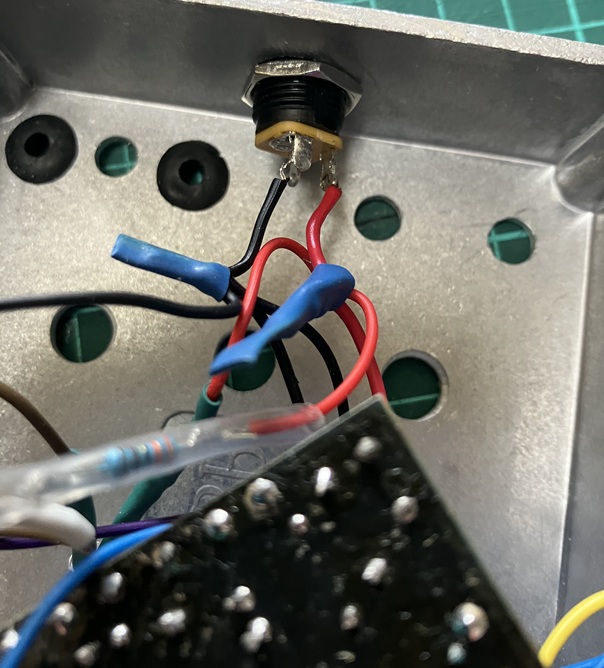

次は一度はんだを外す宿命の電源ジャック。
そしてモード切替のLEDがどっちにつけたらいいかわからなくなったので、

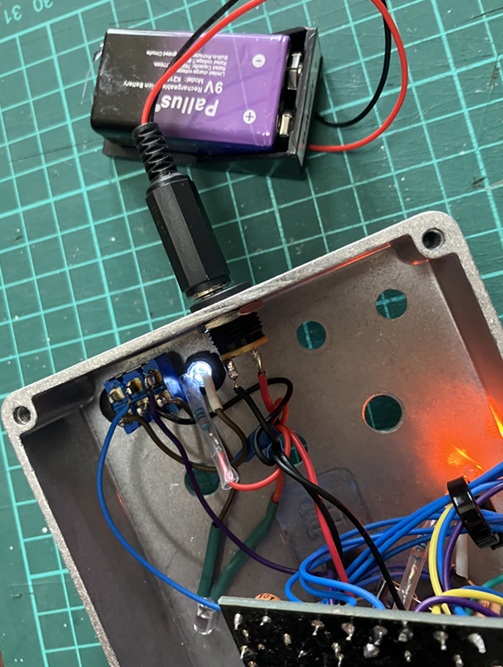

電池をつないで確認します。
このような電池スナップを用意しておくと何かと便利です。

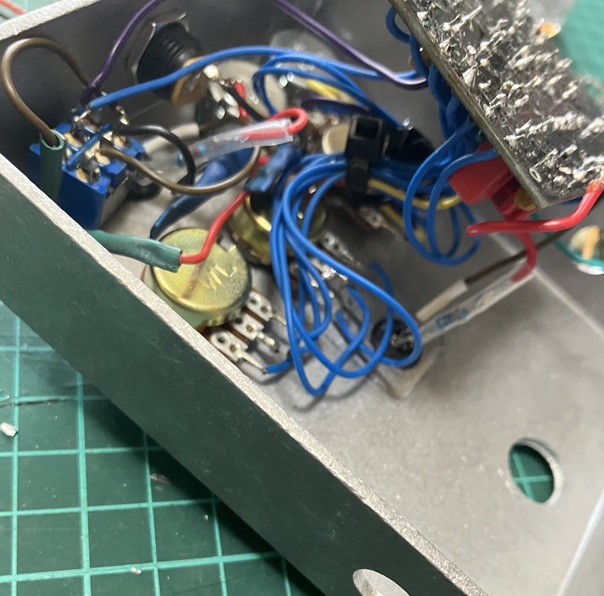

ポッド類をはめてみたところ、配線は長すぎでもないようです。
フットスイッチ周辺は配線が長く、ジャックと絡みそうだったので、
短くしてはんだしなおしました。

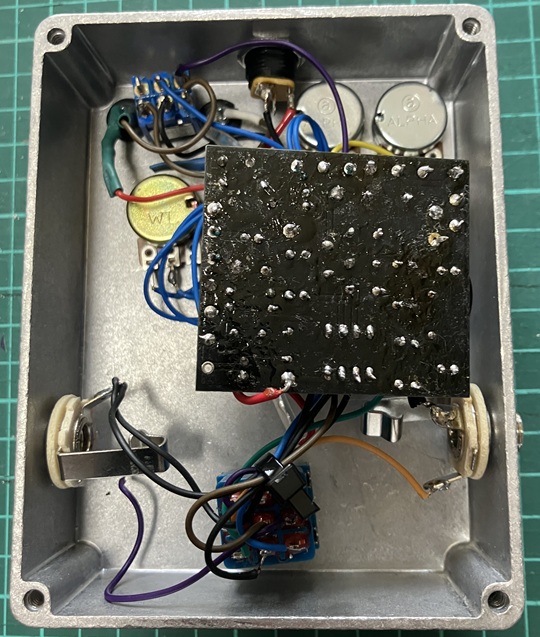

今回基板は固定していませんが、配線に引っ張られてずれることもなさそうです。

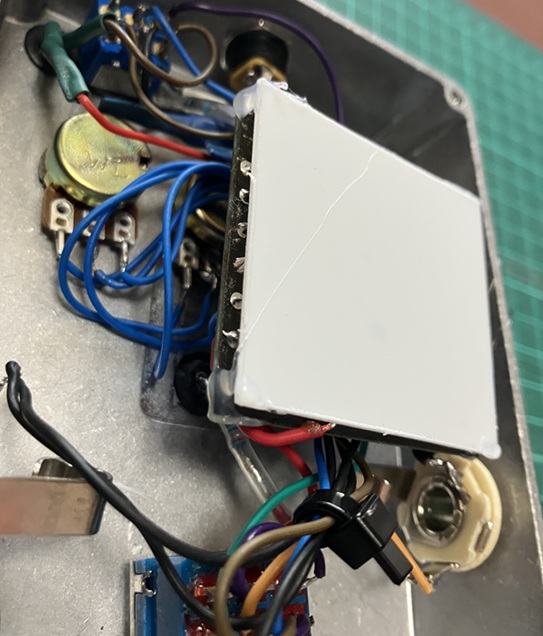

絶縁にプラ板をグルーガンでこていします。

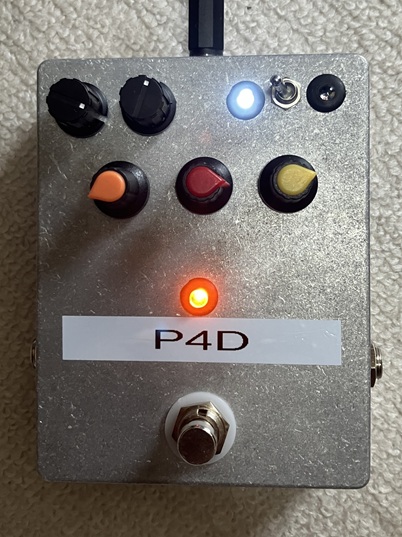

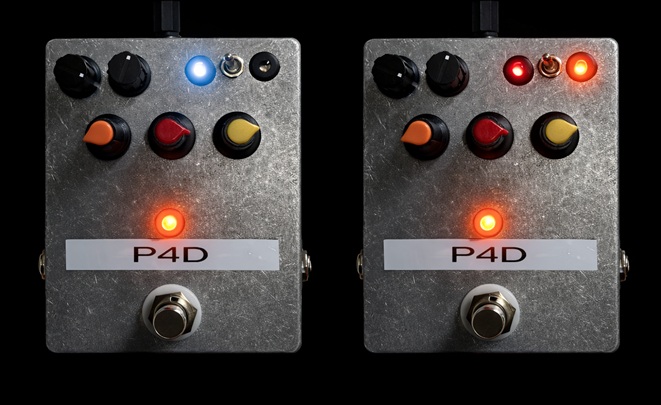

完成ですね。
できたにゃ。
音出し
またいつもの音出し動画です。
DynaCompressorだけつないでいます。
PC直結のラインのおとです。
DAW内でリバーブがかけてあります。
イコライジングや加工は一切していません。
音出しなのでミスタッチ上等で録音しています。大変申し訳ない。
またねー
初子ちゃんコンソメパンチが欲しくて適当にやったにゃ・・・
あれでいてなかなか油断ならないにゃ。
