今回の記事を書くにあたって、こちらを参考にしました。
エクストルーダの分解方法についてとても詳しく書いてあります。
X-PROとは
熱積層方式の３Dプリンタです。
デュアル押し出し機がついていて、フィラメントの抽出口が２つあり、交互に違う色を重ねたりできます。
X-PROの弱点
とても簡単にきれいに仕上がるプリンターなのですが、弱点があります。
それはフィラメント抽出口のヒートブロックです。
ヒートブロックはどんなもの
ヒートブロックは抽出口を加熱し、一定の温度を保つ部品です。
ヒートブロックには、ヒーターとサーミスタ（温度管理）がついています。

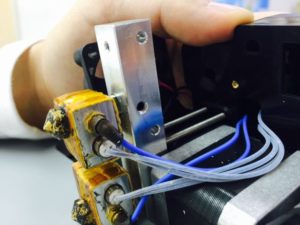

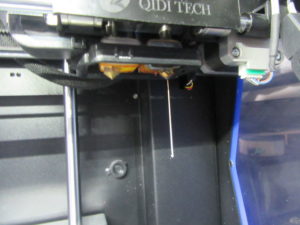

写真だと上の青い線がサーミスタ、下の白い線がヒーターです。
そして黄色い部分は、グラスウールをカプトンテープで巻いたものです。
グラスウールで保温、耐熱のカプトンテープで巻いています。
この黄色いテープのトラブルが多い

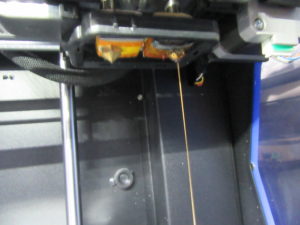

この部分にはフィラメントが巻き付いてしまったり、何らかの理由でカプトンテープが切れてしまったりします。
上は市販のビニールテープで補強して使用していますが、長時間使用するとビニールテープが焼き切れてしまいます。

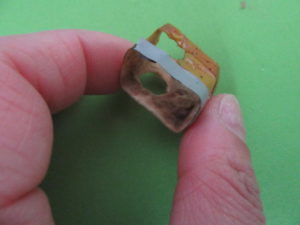

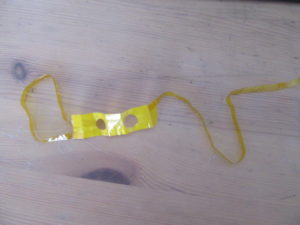

カプトンテープをきれいにはがすとこんな感じです。

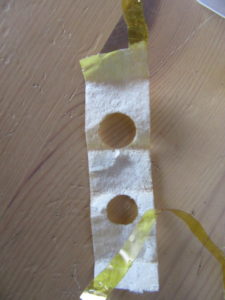

内側に向けると白い部分があり、これがグラスウールのようです。
そして困ったことにこのようなグラスウールが売っているのをまだ発見できていません。
カプトンテープはネットなどで手に入ります。私はamazonで注文しました。
カプトンテープはメンテナンス性も悪い。
ヒーターをヒートブロックに固定しているのはイモネジなんですが、実はこのイモネジが、カプトンテープの中になってしまうのです。

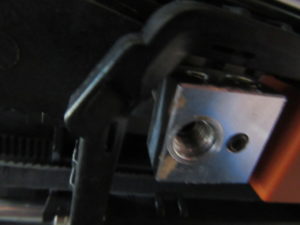

ヒートブロック右側の小さい穴がイモネジです。
ですのでこの部分のメンテナンスをするには、手に入れにくいカプトンテープとグラスウールをいちいちはがさなければなりません。
そしてサーミスタはネジ式でヒートブロックに固定されています。
そのままグルグル回したら、線が切れちゃいます。

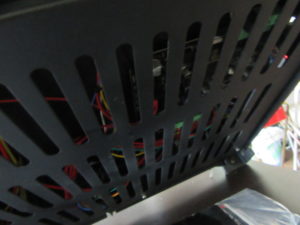

マザーボードから一度線を外さなければならないのですが、マザーボードは機械の底にあります。

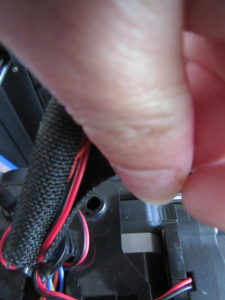

配線を追って行って外すわけですが、大騒ぎになります。
シリコンカバーにかえてみる
解決策を探していると、社外ですが、シリコンのカバーがあります。
私はこちらを使用して、カプトンテープと変更してみました。
amazonで購入です。マレーシアからかなり時間がかかりました・・。

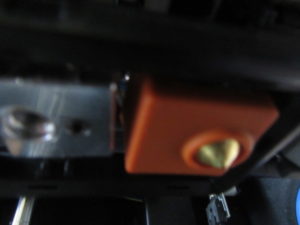

使用したのは茶色のシリコンカバーだけです。
これだと、上にかぶせているだけなので、メンテナンス性は格段にいいです。
今のところプリント状態も大丈夫です。
どうやらこのシリコンカバーは、プリンターソックスというらしいです。
MK10というのが、このX-PROに適したサイズのようです。
サーミスタは？
こちらも３Dプリンタを裏返しにしないで取れるといいですよね。
私は現在サーミスタが一つ壊れているので、社外品などで実験してみますね。
サーミスタのネジサイズはM4のようです。
またレポートします。
