コスパ的には悪いです
3Dプリンターでブロック?
なんでわざわざ・・・・。
時間もかかるし、買ったほうが早いです。
お世辞にもキレイとはいいがたいですし・・・。
では、どうして?
寸法通り作る練習です
せっかく3Dプリンタがあるのですから、
どうせなら実用品。
例えば壊れてしまった部品とか。
でも、3Dプリンタて意外と精度低いんです・・・。
でもやってみました。
ネット上にもあまりデータがない
ネット上でブロックを作っている人を
あまり見かけません。
データだけなら上げている方もいるんですが・・・。
ちらちらっと参考にさせていただきまして、
見よう見まねでやってみました!

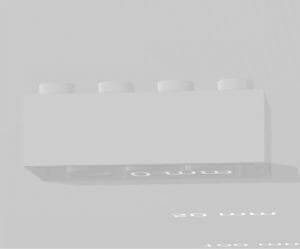

最初に考えた形状は
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/79920df3040eb380402a5ad2dee9eede.jpg?resize=300%2C249&ssl=1)
底面に〇を採用した一体型です。
とりあえずプリントしてみます。

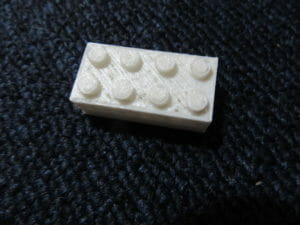

まず普通に上向きで
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/187f8ce4dcb840ea3b1b66de1e0029e5.jpg?resize=300%2C250&ssl=1)
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1349.jpg?resize=300%2C225&ssl=1)
そんなに変でもないのですけど・・・。

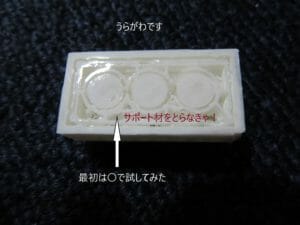

裏面は、
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/1c520458be64eecf6af024720226126a.jpg?resize=300%2C225&ssl=1)

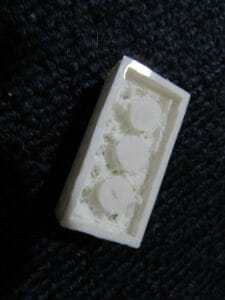

サポート材を除去しなければいけません。
それほど手間ではなかったです。
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1351.jpg?resize=225%2C300&ssl=1)
でもあまりキレイじゃないです。
納得がいかないので、

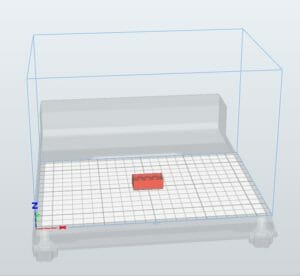

さかさまにしてプリントしてみます。
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/de43201fed54def6b5b891f964d3a51a.jpg?resize=300%2C276&ssl=1)

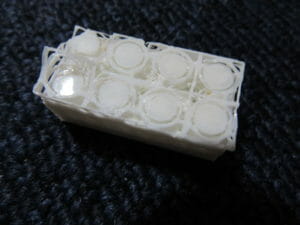

これは、ダメですね。処理が面倒です。
削ると精度も落ちるでしょうし・・・。
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1353.jpg?resize=300%2C225&ssl=1)

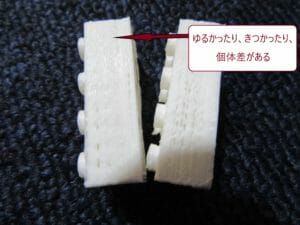

気を取り直して最初のものをはめてみます。
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/799c2843618b29e435d38ae905571099.jpg?resize=300%2C225&ssl=1)
はまらなくはないです。
でも、レゴとかと比べると・・・。
緩すぎるものもあり、組み立て途中で外れそうです。
それに個体差があります。
反省点をふまえて
少し考えました。
個体差をなくすために。

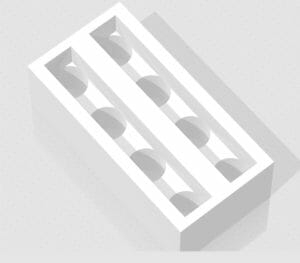

私の答えはこれです。
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/71f7edcf9ad05f69844629390440e16b.jpg?resize=300%2C263&ssl=1)
プリンタが不安定なので、
あえて底面の丸形状をやめてみました。
大昔のダイヤブロックがこの方式だった気がします。

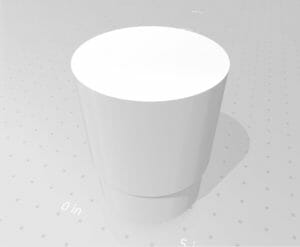

そしてポッチの単体作成!
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/cde6ccc629de7f32745aabc0e31d8125.jpg?resize=300%2C247&ssl=1)

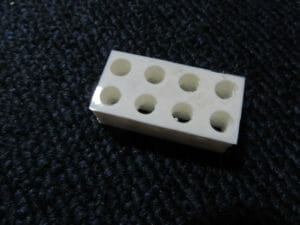

プリントしてみます!
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1354.jpg?resize=300%2C225&ssl=1)
キレイじゃないですか1

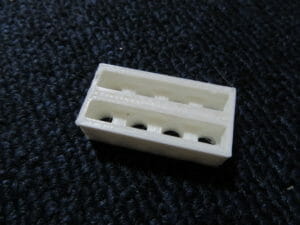

裏側です。
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1355.jpg?resize=300%2C225&ssl=1)
良いと思います。

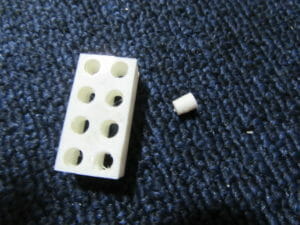

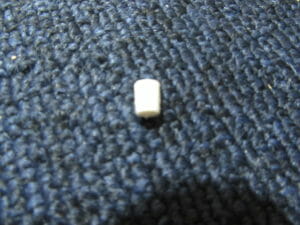

ポッチです。
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1356.jpg?resize=300%2C225&ssl=1)
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1357.jpg?resize=300%2C225&ssl=1)
これを一つずつ接着剤で補強しながらはめてゆきます!
狂気です!
でもなれると、それほど苦でもなく、
3Dプリンタより私の作業のほうが早いくらいです。
むしろ一つづつ行う、
ポッチのプリントほうが面倒なんですよね。

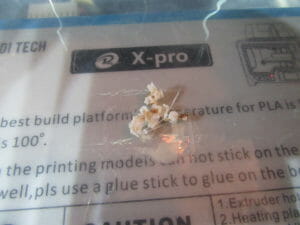

いっぺんにやっちゃいますか?
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1347.jpg?resize=300%2C225&ssl=1)
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1358.jpg?resize=300%2C225&ssl=1)

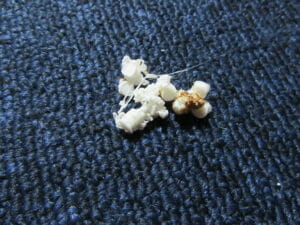

ゴミです・・・・。

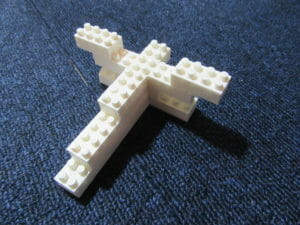

でも、なんとか使えるものになりました!
![](https://i0.wp.com/hitoriasobi3.com/wp-content/uploads/2019/12/IMG_1359.jpg?resize=300%2C225&ssl=1)
そのうち巨大なオブジェを作ってみたいです!
3Dデータは、私がFusion360のプロ版契約するまでお待ちください!
年間6万円!敷居が高い!
動画も作りました!
今回のブロックの3Dデーターです。よろしければどうぞ!
